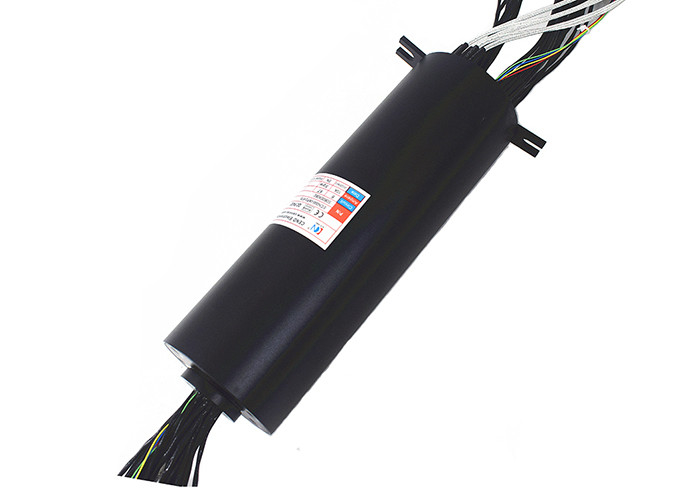

Slip Ring industrieel signaal meerkanaal 73 circuits IP51 300 rpm
ECN000-06P2-67S is een van de industriële signaal slip ring van CENO elektrische bedrijf, er zijn 6 circuits van 10A elektrisch vermogen en 67 circuits van zwak elektrisch signaal,Door het aantal schakelingen is meer dan 60 draden kan het worden genoemd Multi-Channel slip ring ookHet kan stabiel werken bij een snelheid van 300 t/min en de temperatuur is van -20°C tot +60°C. De beschermingsgraad is IP51 en optioneel.Deze stijl van de industrie signaal slip ring wordt voornamelijk gebruikt op wikkeling machine, vulmachines, simulatieapparatuur, zelfs luchtvaarttoepassingen.
Kenmerken
• Multi-kanaalontwerpen
• Compacte afmetingen, overdracht van elektriciteit in combinatie met signaal
• Het contactmateriaal is van goud tot goud
• Makkelijk te installeren vanwege de anti-rotatie tab structuur
Toepassingen
• Wikkelmachine
• Vullingsmachine
• Bewegingssimulatieapparatuur
• Toepassingen in de luchtvaart
Facultatief
• Circuitnummer en stroomgrootte
• Beschermingsgraad en werkingssnelheid
• Signaaltype en aansluiting
• Contactmateriaal en behuizing
Specificatie
|
Voor de toepassing van deze verordening geldt:
|
|
| Stroom en circuits |
73 circuits elektrische stroom en signalen |
| Nominale spanning |
240 VAC/50VDC |
| Dielectrische sterkte |
≥1000VAC@50Hz tussen elk circuit (vermogen)
≥ 300VAC@50Hz tussen elk circuit (signaal)
|
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte.
≥ 100VAC@300VDC (signaal)
|
| Elektrisch lawaai |
Maximaal 70mΩ@ 6VDC, 50mA (50rpm) |
| Grootte van de looddraad |
AWG16 (1,2 mm2) enkeldraad ((zacht teflon );
AWG16 (1,2 mm2) enkel geschermd draad ((zacht teflon );
AWG26 (0,14 mm2) Eenvoudige draad (zacht teflon);
AWG26 (0,14 mm2) Twee-kern Twisted afgeschermd draad (Soft Teflon );
1553B Speciale draad
|
| Lange looddraad |
Rotor: 3000 mm
Stator: 3000 mm
|
| Werksnelheid |
0~300 tpm |
| Contactmateriaal |
Van goud naar goud |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-20°C ~ +60°C |
| Werkvochtigheid |
< 60% |
| Beschermingsgraad |
IP51 |
| Rotatiewijze |
Fix stator zijde met anti-rotatie zij as aandrijft rotor draaiende |
Schets van de contour
