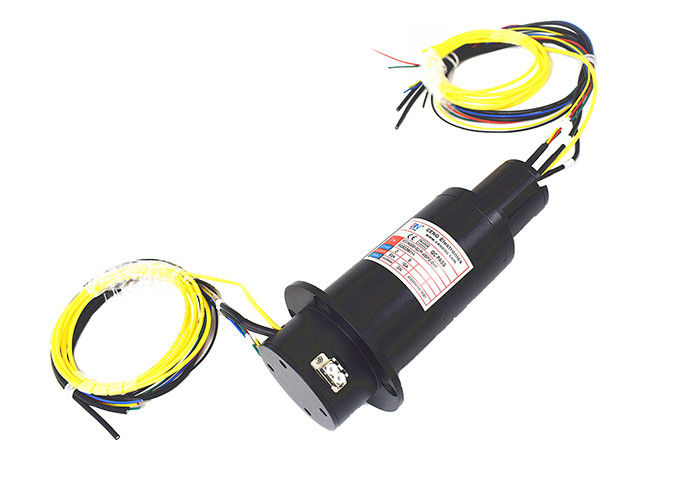

Geïntegreerd vezel optisch roterend gezamenlijk 1 kanaal met golflengte 1310~1550nm
ECN000-02P-05P2-01F is een geïntegreerde vezel optische roterende verbinding van CENO-elektronikabedrijf. Er zijn 2 kringen voor 30A, 5 kringen voor 10A en 1 kanaal voor Vezel optisch met golflengte 1310/1550nm. Het werkt stabiel bij de snelheid van 0~300rpm binnen de temperatuur van -40°C aan +70°C. En het is hoofdzakelijk gebruik in vochtig en heet, vele trillingen, gemakkelijk om vorm, de zoute ruwe milieu's van de neveltest te paneren.
Specificatie
| ECN000-02P-05P2-01F |
Specificatie |
| Stroom & Kringen |
2 kringen * 30A, 1500 VDC;
5 kringen * 10A, 48VDC
|
| Classificatievoltage |
1500 VDC/48VDC |
| Diëlektrische sterkte |
2 kringen 30A: ≥ 3000VDC@50Hz.60s.1mA
5 kringen 10A: ≥ 500VDC@50Hz.60s.1mA
|
| Isolatieweerstand |
≥ 500MQ@1000VDC |
| Contactweerstand het drijven |
≤10mΩ |
| De grootte van de looddraad |
van het het Kiezelzuurgel van 2,5 mm ² de hoogspanningsdraad
AF-1.0mm draad ²
|
| De lengte van de looddraad |
Rotoreind: 600±20mm
Statoreind: 600±20mm
|
| Werkende snelheid |
0~300rpm |
| Contactmateriaal |
Edel metaal |
| Huisvestingsmateriaal |
Roestvrij staal |
| Het werk temperatuur |
-40°C~+70°C |
| Opslagtemperatuur |
-50°C~+80°C |
| Het werk vochtigheid |
≥95% (zonder bevroren) |
| IP beschermingsrang |
IP54 |
| Beroepsleven |
50 ~ 80 Miljoen omwentelingen |
| Netto gewicht |
≤ 1,7 Kg |
| |
|
|
Vezel
|
Parameter
|
| Kanaal |
1
|
| Golflengte |
1310/1550 NM
|
|
Vezeltype
|
Enige wijze
|
|
Tussenvoegselverlies
|
<2>
|
|
Tussenvoegselvariatie
|
<0>
|
|
Contacttype
|
Rotor: FC/PC; Stator: LC/PC
|
|
Terugkeerverlies
|
>40dB (Enige wijze)
|
|
Treksterkte
|
3N (3m buitenshell)
|
|
Ingekapseld type
|
Ø3mm
|
|
Levensduur
|
50~80Million omwenteling
|
|
Maximum optische macht
|
23dBm
|
|
De lengte van de vezelvlecht
|
Rotor: 250+50mm vezelcontact FC/PC
Stator: één lc-LC Duplex het metaaladapter van het vezelpaar, zowel van de statoreinden contacteert LC/PC, als een lengte van verbindingsdraad met 1.5m.
|
Eigenschappen
• Geïntegreerde macht & 1 signaal van de cannelvezel
• Breng stabiel met lage temperatuur -40°C over
• De meeste parameter is facultatief
Toepassingen
• Automatische machine
• berggebieden
• Meetinstrument
• het olieveld.
Facultatief
• Kringsaantal & Stroom
• Het werk snelheid
• Beschermingsrang
• Werkende temperatuur
Overzichtstekening
Onze Dienst
1. Antwoordonderzoek in 24 uren.
2. Gelieve te informeren vriendelijk ons welke punten u interessant bent & ZO VLUG MOGELIJK zal de redelijke prijs u op ontvangstbewijs van uw nieuw onderzoek worden verstrekt.
3. Beantwoord uw gedetailleerde vraag.
4. Loste het probleem met u tijdens het gebruiken van onze producten op.
5. De steekproeven zullen aan u voor onze toekomstige samenwerking worden aangeboden.
Waarom met CENO
CENO is één technologisch bedrijf op het gebied van de misstapring dat onderzoek en ontwikkeling, productie en verkoop in dienst neemt. Wij hebben materiaal en hoge precisietestinstrumenten vooruitgegaan om productenkwaliteit en betrouwbare prestaties te verzekeren. Het faciliteitengebied behandelt 3000 vierkante meters en gelegen in Shenzhen China.
Certificatie
ISO9001, Ce, RoHS, Explosiebestendige UL,
CENO-Voordeel
Het lid in techniekteam heeft meer dan 10 jaar ervarings op het gebied van de misstapring. De exploitanten werken aan kritieke procedure allen worden gekwalificeerd door interne op te leiden.
