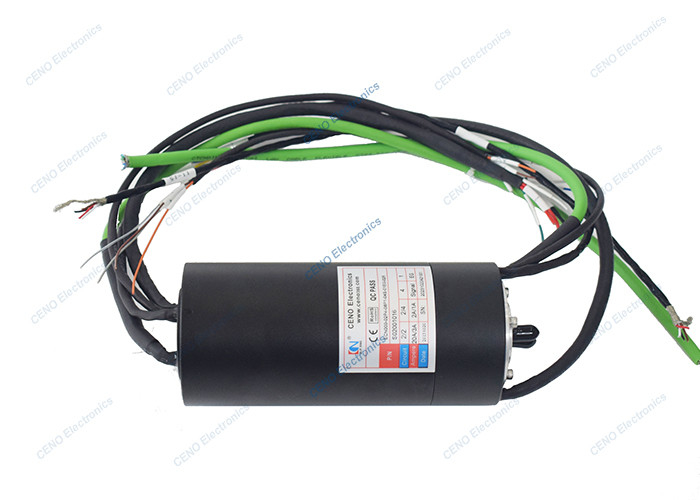

Laagtemperatuur geïntegreerde RF roterende gezamenlijke slip ring met 1000M Ethernet signaal
ECN000-02P4-08P1-04S-01EG-02R is CENO's nieuwe op maat gemaakte integratie slip ring ontworpen voor lage temperatuur omgeving, die 2 kanalen RF roterende verbinding, 1 groep van 1000M Ethernet signaal,1 groep RS422 met elektrische schakelingenIn tegenstelling tot standaard off-the-shelf slip rings. De meeste van CENO slip ring wordt ondersteund om aan te passen voor verschillende toepassing in die slip ring kan worden geïntegreerd met Ethernet, USB, Encoder, Sensor,ThermocoupleVoor meer informatie, neem contact met ons op.
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
Specificatie |
| Stroom en circuits |
2circuits*20A; 2circuits*3A; 2circuits*2A; 4circuits*1A; 1Group*RS422; 1group*1000M Ethernet |
| Nominale spanning |
0-24VAC/VDC |
| Dielectrische sterkte |
≥ 300VAC@50Hz |
| Isolatieweerstand |
≥ 100MΩ@300VDC |
| Contactweerstand |
30mΩ (50rpm) |
| Contactmateriaal |
Edel metaal |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-40°C~+55°C; -50°C~+60°C |
| Werkvochtigheid |
60 % RH |
| IP-beschermingsgraad |
IP51 |
| Werksnelheid |
0 tot 100 tpm |
| Grootte van de looddraad |
AWG17# 22# 24# Draad Teflon® UL
CAT5e; 4-kern draad met twist shield
|
| Lange looddraad |
Rotor: 300 mm; stator: 300 mm |
| Rotatiewijze |
Installatie van flenzen |
| |
CH1 |
CH2 |
| Interface |
SMA-f ((50Ω) |
SMA-f ((50Ω) |
| Stijl |
Stijl I |
Stijl I |
| Frequentiebereik |
DC tot 2 GHz |
DC tot 2 GHz |
| VSWR, max. |
1.2 |
1.25 |
| VSWR WOW, max. |
0.05 |
0.1 |
| Inbrengverlies, max. |
0.25 dB |
0.35 dB |
| Inbrengverlies, max. |
0.05 dB |
0.1 dB |
| Piekvermogen |
1000 W |
500 W |
| Gemiddeld vermogen |
100 W |
20W |
Kenmerken
- Combineer Ethernet, RS422, elektrische stroom met RF
- Pak voor lage temperatuur -50°C~+60°C
- RF 1-5kanalen optie
Toepassingen
- Radarantenne
- Vliegtuigen
- Elektronische tegenmaatregel
- Aardstation via satelliet
- HD video
Facultatief
- Circuit, Spanning, Stroom
- RF-kanalen
- Geïntegreerde signaalsoorten
- Contact / Huismateriaal
- Werktemperatuur / toerental
Schets van de contour
