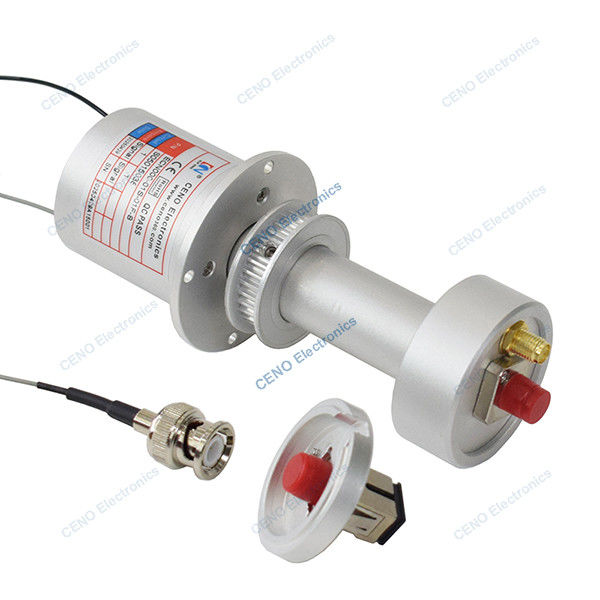

Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht
  • Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht
  • Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht
  • Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht
  • Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht
Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht

Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht

Place of Origin China
Merknaam CENO
Certificering CE,RoHS,ISO9001,UL
Model Number ECN000-01S-01F-B
Productgegevens
Fiber Optic:
1 * fiber optic
Current & Circuits:
1 * Coaxial signal
Fiber type:
Single mode HI1060 fiber optic
Wave length:
1310nm
Rating Voltage:
0-240 VAC/VDC
Dielectric strength:
≥500VAC@50Hz
Isolation resistance:
≥500MΩ@100VDC
Contact resistance:
≤70mΩ (50rpm)
Contact material:
Precious metal
Housing material:
Aluminum Alloy
Working temperature:
-20°C~+60°C
Working humidity:
60 %RH
IP protection grade:
IP51
Operating speed:
0~6000rpm
Outer diameter:
Ø40mm
Lead wire size & length:
As Request
Betaling en verzendvoorwaarden
Minimum Order Quantity
1pcs
Prijs
Onderhandelbaar
Packaging Details
Cartons/As request
Delivery Time
1 weeks
Payment Terms
T/T,Paypal, Western Union
Supply Ability
1000pcs per month
Productbeschrijving

Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht

ECN000-01S-01F-B is een CENO geïntegreerd signaal + glasvezel roterende gezamenlijke slip ring met een hoge snelheid 6000 rpm.gegevens met forjs samen op basis van het speciale verzoek en de aanvraag van de klantOptische vezel roterende gewricht met inbegrip van twee soorten modus, single en multi-mode, kanalen kunnen worden aangepast en tot tientallen kanalen.CENO integreert voorts een glijring die stabiel werkt en vaak is uitgerust met verschillende opto-elektronische podsystemen..





Kenmerken

  • Integreer signaal + forjs
  • Pak voor lage temperaturen -40°C~+80°C
  • Kan verschillende gegevens integreren
  • Installeer gemakkelijk & Gratis onderhoud



Toepassingen

  • Robotica
  • foto-elektrische capsule
  • Intelligent huisvestingssysteem
  • Radarsysteem
  • Afstandsbediening



Facultatief

  • Circuit, Spanning, Stroom
  • Kanalen Signalen en gegevens
  • Contact / Huismateriaal
  • Beschermingsgraad
  • Werksnelheid en temperatuur







Specificatie

De in lid 1 bedoelde informatie is alleen van toepassing op de in lid 2 bedoelde informatie.

 Specificatie
Stroom en circuits 1 * Coaxieel signaal
Nominale spanning 0 ~ 240 VAC/VDC
Dielectrische sterkte ≥ 500VAC@50Hz
Isolatieweerstand ≥ 100MΩ@100VDC
Contactweerstand ¥ 70mΩ ((50rpm)
Werktemperatuur -20°C~+60°C
Werkvochtigheid 60 % RH
IP-beschermingsgraad IP51
Buitendeurs Ø20 mm
Werksnelheid 0~6000 tpm
Contactmateriaal Edel metaal
Huismateriaal Aluminiumlegering
Lange looddraad

Op maat
glasvezel
Kanaal 1 * glasvezel
Fibre-type Uniemodus HI1060 glasvezel
Waallengte 1310 nm
Invoegverlies ≤ 2,0 dB
Verliesgolf invoeren ≤ 0,7 dB
Feedbackverlies ≤ 23 dB
Werksnelheid rpm 0 tot 2000
De lengte van de staart en de inkapseling 0.9 mm witte jas; draadlengte 200 mm
Type aansluiting FC/APC-connector







Schets van de contour

Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht 0









CENO Power/Signal + Fiber Opticrotary gezamenlijke productreeks

Geïntegreerde slip ring is CENO niet-standaard serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT ontwerp volgens speciale toepassing, om de stroom, signaal circuits en glasvezel verbinding te integreren.De stroom kan tot enkele honderden ampère en het signaal kan alle soorten signaal type basis op relevante toepassing te dekkenOptische vezelverbindingen omvatten sigell-mode en multimode met verschillende kanalen van signaalkanaal tot tientallen kanalen.dan wordt het veel gebruikt in optie elektrische kraan.



Integreer coaxieel signaal en FORJs slip ring met glasvezel roterende gewricht 1
