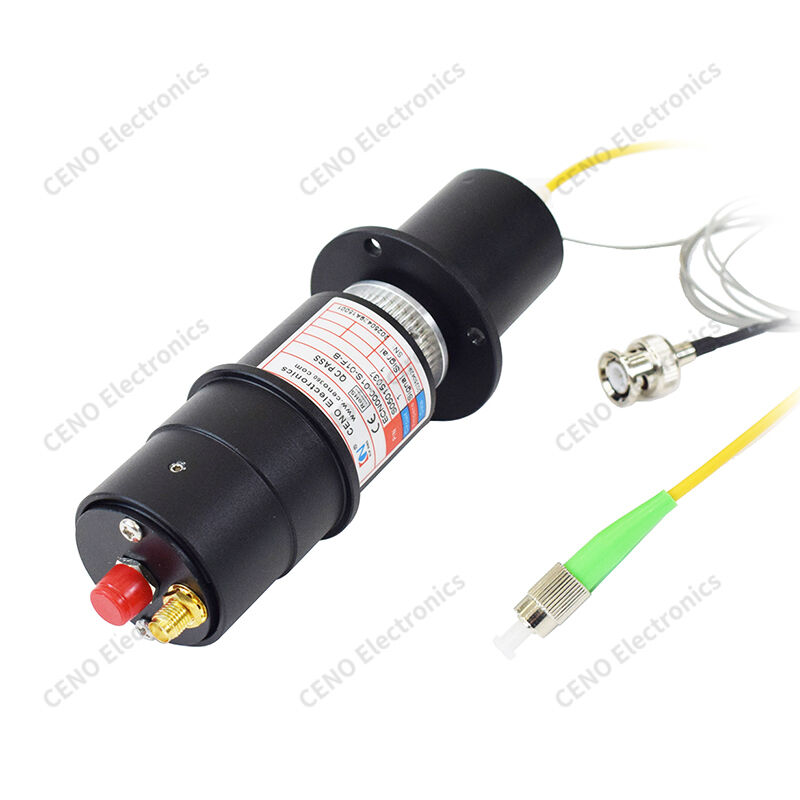

Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
  • Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax
Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax

Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax

Plaats van herkomst China
Merknaam CENO
Certificering CE,RoHS,ISO9001,UL
Modelnummer De in lid 1 bedoelde informatie is alleen van toepassing op de in lid 2 bedoelde informatie.
Productgegevens
Beschermingsgraad:
IP51
Bedrijfsvochtigheid:
Onder 60% RV
Bedrijfstemperatuur:
-40°C~+80°C
Kabelspecificatie:
Coaxiale Kabel RG178
Bedrijfsspanning:
0~24 VAC/VDC
Aantal circuits/stroom:
1 kanaal × coaxiaal signaal
Diëlektrische sterkte:
≥500 VAC @ 50 Hz tussen circuits
Isolatieweerstand:
≥500 MΩ bij 500 VDC
Schommelingswaarde contactweerstand:
≤30 mΩ (bij 50 tpm)
Bedrijfssnelheid:
0~6000 tpm
Kabellengtes:
Rotorzijde: 60 mm; Statorzijde: 1000 mm
Contactmateriaal:
Edel metaal
Materiaal behuizing:
Aluminiumlegering
Betaling en verzendvoorwaarden
Min. bestelaantal
1 STKS
Prijs
Onderhandelbaar
Verpakking Details
Cartons/Asverzoek
Levertijd
1 weken
Betalingscondities
T/T, PayPal, Western Union
Levering vermogen
1000 STUKS PER Maand
Productbeschrijving

Opto-elektrische hybride sleepring met 1 vezel en 1 RF-coax


ECN000-01S-01F-B is een CENO-geïntegreerde opto-elektrische hybride sleepring die 1 vezelkanaal en 1 RF-coaxiaal kanaal in één enkele eenheid combineert, waardoor oneindige 360° continue rotatie mogelijk is terwijl tegelijkertijd optische hogesnelheidsgegevens en radiofrequentiesignalen worden verzonden. Het maakt gebruik van een nauwkeurige roterende koppelingsstructuur met een volledig afgeschermde behuizing van zwart geanodiseerd aluminium, waardoor elektromagnetische interferentie effectief wordt geïsoleerd. Uitgerust met standaard ST-vezel pigtail en coaxiale signaaldraad aan de stationaire flenszijde, roterend rotoruiteinde met beschermkap, ondersteunt stabiele hogesnelheidsrotatie met ultralage signaalverzwakking, ideaal voor roterende apparatuur die gemengde optische en RF-signaaloverdracht vereist zonder schade aan de kabel.


Functies

  • Oneindige rotatie
  • Laag invoegverlies
  • EMI-afscherming
  • Compacte integratie
  • Stabiel signaal

Toepassingen

  • Visie draaitafel
  • RF-testbank
  • Medische beeldvorming
  • Optopod-cardanische ophanging
  • Industriële inspectie

Optioneel

  • Vezelconnector
  • Roterende bedrading
  • Snelheidsupgrade
  • IP-behuizing
  • Aangepaste kanalen


Specificatie

ECN000-01S-01F-B

Specificatie

Beschermingsgraad

IP51

Bedrijfsvochtigheid

Onder 60% RV

Bedrijfstemperatuur

-40°C~+80°C

Kabelspecificatie

Coaxkabel RG178

Bedrijfsspanning

0~24 V AC/VDC

Aantal circuits/stroom

1 kanaal × coaxiaal signaal

Diëlektrische sterkte

≥500 VAC @ 50 Hz tussen circuits

Isolatieweerstand

≥500 MΩ bij 500 VDC

Contact Weerstand Schommeling Waarde

≤30 mΩ (bij 50 tpm)

Bedrijfssnelheid

0~6000 tpm

Kabellengtes

Rotorzijde: 60 mm; Statorzijde: 1000 mm

Contactmateriaal

Edel metaal

Behuizingsmateriaal

Aluminiumlegering



Omtrek tekenen

Opto-elektrische hybride slip ring met 1 glasvezel en 1 RF coax 0


CENO Power/Signal + Fiber Opticrotary gezamenlijke productserie

Geïntegreerde sleepring is CENO niet-standaard serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT-ontwerp volgens speciale toepassing, om de stroom, signaalcircuits en optische vezelverbinding te integreren. De stroom kan oplopen tot enkele honderden ampères en het signaal kan alle soorten signaaltypen bestrijken bij relevante toepassingen. Optische vezelverbinding omvat sigell-modus en multimode met divers kanaal van signaalkanaal naar tientallen kanalen. Dit soort geïntegreerde sleepring krijgt goede prestaties en verschillende functies, en wordt vervolgens veel gebruikt in een optionele elektrische kraan.
