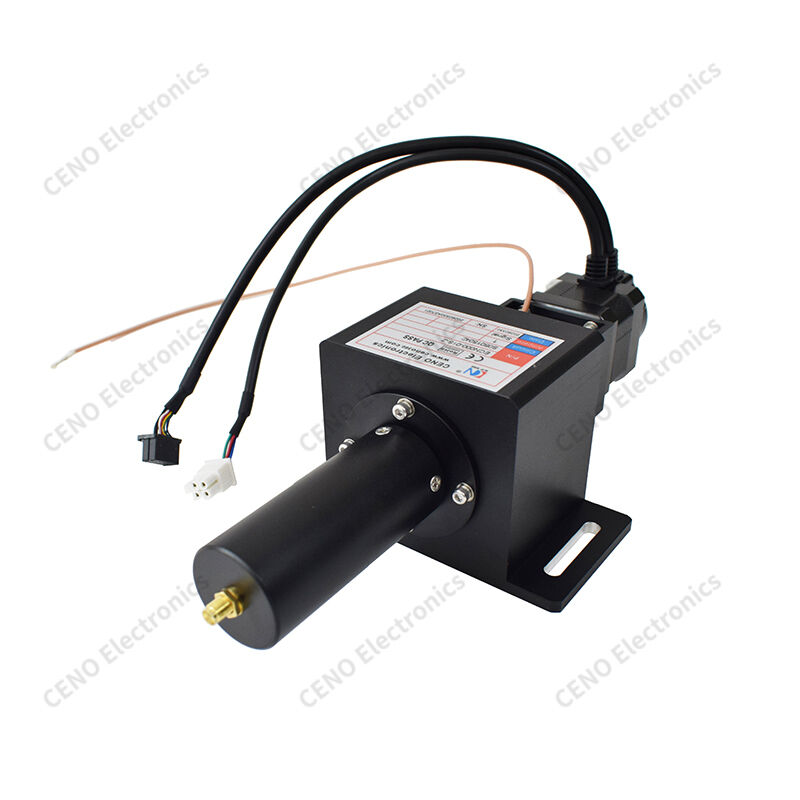

Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
  • Hybride slip ring met één RF coaxial kanaal
Hybride slip ring met één RF coaxial kanaal

Hybride slip ring met één RF coaxial kanaal

Plaats van herkomst China
Merknaam CENO
Certificering CE,RoHS,ISO9001,UL
Modelnummer ECN000-01S-Z
Productgegevens
Beschermingsgraad:
IP51
Bedrijfsvochtigheid:
Onder 60% RV
Bedrijfstemperatuur:
-20°C ~ +60°C
Bedrijfsspanning:
240 VAC
Aantal circuits/stroom:
1 kanaal × hoogfrequent signaal
Diëlektrische sterkte:
≥500 V @ 50 Hz tussen circuits
Isolatieweerstand:
100 MΩ @ 100 VDC
Schommelingswaarde contactweerstand:
≤30 mΩ (bij 30 rps / 15 rps)
Bedrijfssnelheid:
0~2000 tpm
Kabellengtes:
Rotorzijde: 300 mm; Statorzijde: 300 mm
Contactmateriaal:
Edel metaal
Materiaal behuizing:
Aluminiumlegering, gezandstraald en zwart geanodiseerd
Betaling en verzendvoorwaarden
Min. bestelaantal
1 STKS
Prijs
Onderhandelbaar
Verpakking Details
Cartons/Asverzoek
Levertijd
1 weken
Betalingscondities
T/T, PayPal, Western Union
Levering vermogen
1000 STUKS PER Maand
Productbeschrijving

Hybride slip ring met één RF coaxial kanaal


ECN000-01S-Z is een CENO-geïntegreerde hybride slipring die meerdere kanalen van zwakke stroomregelkranen en één RF coaxial kanaal combineert.met een vermogen van niet meer dan 50 W,Het is voorzien van een gegolfde buffercomponent om axiale trillingen te compenseren en de interne precisiecontactassemblages te beschermen, gecombineerd met een gesloten verstelbare montageplaat voor flexibele installatie.


Kenmerken

  • Triple-signaalintegratie
  • Trillingsbuffer
  • Draadloosheid tegen overstroom
  • Verstelbare bevestiging
  • EMI-bescherming

Toepassingen

  • Radiofrequentietestspeler
  • Optische inspectie
  • optische gimbal
  • NDT-apparatuur
  • Visie draaiplatform

Facultatief

  • Persoonlijke glasvezelpoort
  • Draadloze terminal
  • Rotatiesnelheid
  • IP-bescherming
  • Extra signaalkanalen

Specificatie

De in lid 1 bedoelde informatie is niet van toepassing.

Specificatie

Beschermingscategorie

 IP51

Werkvochtigheid

Onder 60% RH

Werktemperatuur

-20°C ~ +60°C

Werkspanning

240 VAC

Aantal schakelingen/stroom

1 kanaal × hoogfrequent signaal

Dielectrische sterkte

≥ 500 V @ 50 Hz tussen schakelingen

Isolatieweerstand

100 MΩ @ 100 VDC

Valuatie van de schommelingen van de contactweerstand

≤ 30 mΩ (bij 30 rps / 15 rps)

Werksnelheid

0 ‰ 2000 t/min

Kabellengtes

Rotorside: 300 mm; statorside: 300 mm

Contactmateriaal

Edel metaal

Huismateriaal

van aluminiumlegering,

met een gewicht van niet meer dan 10 kg


Schets van de contour

Hybride slip ring met één RF coaxial kanaal 0


CENO Power/Signal + Fiber Opticrotary gezamenlijke productreeks

Geïntegreerde slip ring is CENO niet-standaard serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT ontwerp volgens speciale toepassing, om de stroom, signaal circuits en glasvezel verbinding te integreren.De stroom kan tot enkele honderden ampère en het signaal kan alle soorten signaal type basis op relevante toepassing te dekkenOptische vezelverbindingen omvatten sigell-mode en multimode met verschillende kanalen van signaalkanaal tot tientallen kanalen.dan wordt het veel gebruikt in optie elektrische kraan.


Hybride slip ring met één RF coaxial kanaal 1
