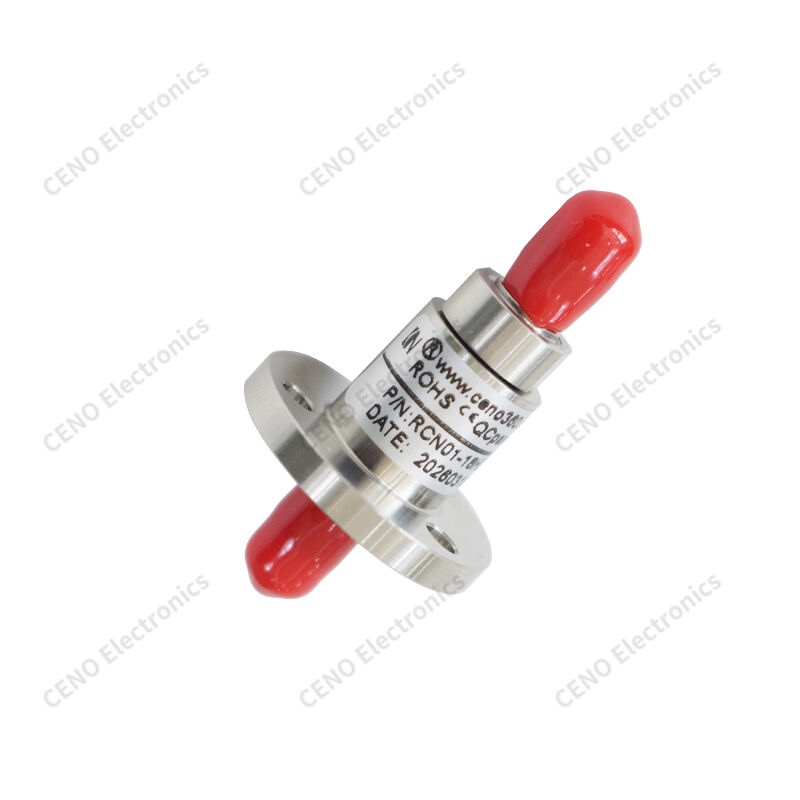

Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
  • Flens-montage enkelkanaals RF-draaikop
Flens-montage enkelkanaals RF-draaikop

Flens-montage enkelkanaals RF-draaikop

Plaats van herkomst China
Merknaam CENO
Certificering CE,RoHS,ISO9001,UL
Modelnummer RCN01-18HZ
Productgegevens
Kanaal:
1
Interfacetype:
SMA-K (50Ω)
Frequentiebereik:
DC-18GHz
Gemiddeld vermogen, max.:
100W@DC~2GHz; 50W bij 2~8GHz; 25W bij 8~15GHz; 20W bij 15~18GHz
VSWR, max.:
1.25
VSWR-variatie, Max:
0,05
Maximum toevoegingsverlies,:
0.3DB
Variatie invoegverlies, Max:
0,05db
Rotatiesnelheid, max.:
300 tpm
Start koppel:
≤0,1nm
Bedrijfstemperatuur:
-40℃~+70℃
Opslagtemperatuur:
-55℃~+85℃
Vochtigheid:
< 95%
Materiaal behuizing:
Roestvrij staal
Beschermingsgraad:
IP41
Betaling en verzendvoorwaarden
Min. bestelaantal
1 stks
Prijs
Onderhandelbaar
Verpakking Details
Cartons/Asverzoek
Levertijd
1 weken
Betalingscondities
T/T, PayPal, Western Union
Levering vermogen
1000 STUKS PER Maand
Productbeschrijving

Flanken-montage enkelkanaals RF-rotatieverbinding


RCN01-18HZ is een CENO-flens gemonteerd enkelkanaals RF-rotatieverbinding dat een continue 360°-rotatie van hoogfrequente radiosignalen tussen stationaire en roterende apparatuur levert.Gebouwd met een nauwkeurig bewerkte coaxiale binnenholte om tijdens de rotatie een stabiele impedantie-matching te behoudenHet onderdeel heeft een roestvrij staal behuizing en een slijtvast contactcoating en zorgt voor een consistente elektrische prestatie op lange termijn.Deze gestandaardiseerde roterende connector voldoet aan de eisen van RoHSHet programma biedt de mogelijkheid om de frequentiebereik, connectortypen en markeeropties aan te passen om aan de diverse eisen van microgolftest- en draadloze roterende apparatuur te voldoen.


Kenmerken

  • Lage VSWR
  • Lange levensduur
  • Montage van flenzen
  • Laag signaalverlies

Toepassingen

  • Microwave tester
  • Radarpan-tilt
  • RF-detectie-eenheid
  • Draadloos draaibare apparaat

Facultatief

  • Types aansluitingen
  • Frequentie afstemmen
  • Verbeterde afdichting
  • Aangepaste afmeting

Specificatie

RCN01-18HZ

Specificatie

Kanaal

1

Interface type

SMA-K (50Ω)

Frequentiebereik

DC-18GHz

Gemiddeld vermogen, max.

100W@DC~2GHz; 50W@2~8GHz; 25W@8~15GHz; 20W@15~18GHz

VSWR, max.

1.25

VSWR-variatie, max.

0.05

Invoegverlies, max.

0.3 dB

Inbrengverlies variatie, max.

0.05 dB

Rotatiesnelheid, max.

300 t/min

Startmoment

≤ 0,1 Nm

Werktemperatuur

-40°C+70°C

Bergingstemperatuur

-55°C~+85°C

Vochtigheid

< 95%

Huismateriaal

Roestvrij staal

Beschermingscategorie

IP41


Schets van de contour

Flens-montage enkelkanaals RF-draaikop


CENO Power/Signal + Fiber Opticrotary gezamenlijke productreeks

Geïntegreerde slip ring is CENO niet-standaard serie. POWER/SIGNAL + FIBER OPTIC ROTARY JOINT ontwerp volgens speciale toepassing, om de stroom, signaal circuits en glasvezel verbinding te integreren.De stroom kan tot enkele honderden ampère en het signaal kan alle soorten signaal type basis op relevante toepassing te dekkenOptische vezelverbindingen omvatten sigell-mode en multimode met verschillende kanalen van signaalkanaal tot tientallen kanalen.dan wordt het veel gebruikt in optie elektrische kraan.
