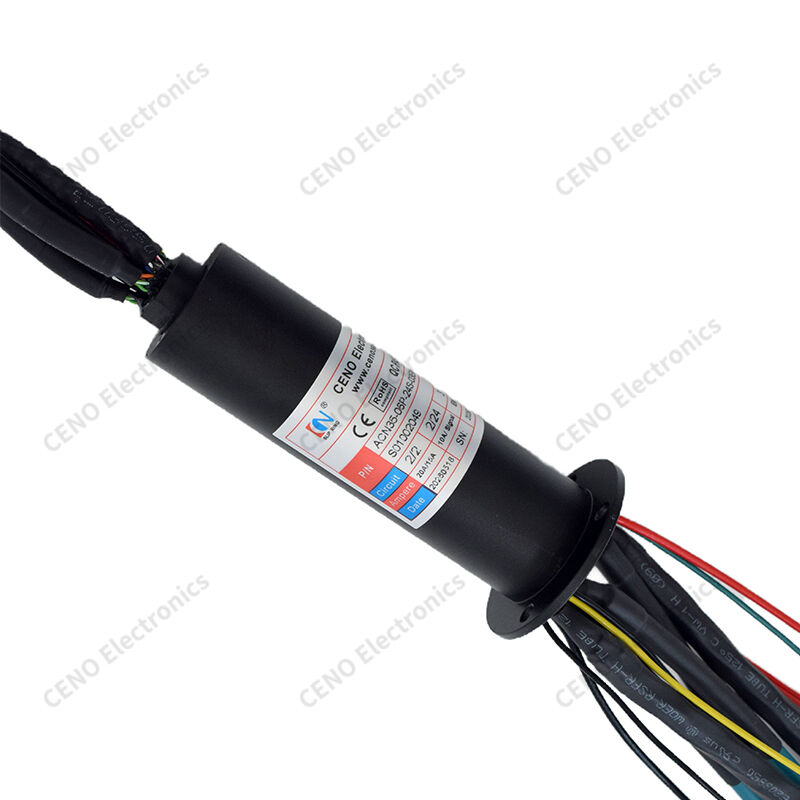

Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
  • Fabriek getest capsule slip ring met traceerbaarheid
Fabriek getest capsule slip ring met traceerbaarheid

Fabriek getest capsule slip ring met traceerbaarheid

Plaats van herkomst China
Merknaam CENO
Certificering CE,RoHS,UL,ISO9001
Modelnummer ACN35-06P-24S-03EM
Productgegevens
Beschermingsgraad:
IP40
Bedrijfsvochtigheid:
Onder 60% RV
Bedrijfstemperatuur:
– 40°C aan +60°C
Draadspecificaties:
AWG 17#/14#/28# vertinde Teflon®-draad @ UL; tweeaderig, getwist, afgeschermd paar (AWG 26#); CAT6
Bedrijfsspanning:
0–280 V AC/VDC
Stroom per ring/kanaal:
2 circuits × 20 A (bij 28 V); 2 circuits × 15 A (bij 28 V); 2 circuits × 10 A (bij 28 V); 24 signaal
Diëlektrische sterkte:
≥300 VAC @ 50 Hz tussen twee willekeurige circuits
Isolatieweerstand:
≥100 MΩ bij 250 VDC
Contactweerstandsvariatie:
≤30 mΩ (gemeten bij 50 tpm)
Lodd draadlengte:
Rotor: 500 mm; Stator: 300 mm
Bedrijfssnelheid:
0–100 tpm
Montagemethode:
Rotoruiteinde met schroeven bevestigd aan de door de klant geleverde spindel
contactmateriaal:
Edel metaal
Materiaal behuizing:
Aluminiumlegering, gezandstraald en zwart
Betaling en verzendvoorwaarden
Min. bestelaantal
1 stks
Prijs
Onderhandelbaar
Verpakking Details
Karton
Levertijd
Van de plank
Betalingscondities
T/T, PayPal, Western Union, L/C
Levering vermogen
10000 pcs maand
Productbeschrijving

Geteste capsule-slipring met traceerbaarheid


ACN35-06P-24S-03EM  is een CENO capsule-type slipring die continue 360-graden onbeperkte rotatie mogelijk maakt om stroom en stuursignalen over te dragen zonder draadverwikkeling of -breuk. Ingebouwde edelmetaalcontactparen leveren stabiele elektrische prestaties voor integratie in OEM-apparatuur met een groot volume. Elke eenheid ondergaat een volledige fabriekskeuring met unieke SN-traceerbaarheid. UL-goedgekeurde hogetemperatuurdraden zijn uitgerust. Standaardmodellen zijn beschikbaar, naast flexibele maatwerkoplossingen voor groothandelsklanten, die veelvuldig worden ingezet in roterende machines en automatiseringssystemen.


Kenmerken

  • Edelmetaalcontacten
  • Rotatie met laag koppel
  • Batchconsistentie
  • SN-traceerbaarheid
  • Hoge isolatie
  • Lage weerstandsdrift

Toepassingen

  • Pan-tilt platforms
  • Robotassemblages
  • Roterende werktafels
  • Amusementsmachines
  • Testinstrumenten
  • Automatiseringsapparatuur

Optioneel

  • Aangepast kanaalaantal
  • Aangepaste kabellengte
  • Hogere stroomsterkte
  • Private label markering
  • Speciale signaalintegratie
  • Uitgebreide snelheidsafstemming


Specificatie


ACN35-06P-24S-03EM

Specificatie

Beschermingsgraad

IP40

Bedrijfsvochtigheid

Onder 60% RV

Bedrijfstemperatuur

–40°C tot +60°C

Draadspecificaties

AWG 17#/14#/28# vertinde Teflon®-draad @ UL; tweeaderig getwist afgeschermd paar (AWG 26#); CAT6

Bedrijfsspanning

0–280 VAC/VDC

Stroom per ring/kanaal

2 circuits × 20 A (bij 28 V); 2 circuits × 15 A (bij 28 V); 2 circuits × 10 A (bij 28 V); 24 signaalkanalen; 3 sets van 100 Mbps Ethernet

Diëlektrische sterkte

≥300 VAC @ 50 Hz tussen twee willekeurige circuits

Isolatieweerstand

≥100 MΩ @ 250 VDC

Variatie contactweerstand

≤30 mΩ (gemeten bij 50 rpm)

Lengte aansluitdraad

Rotor: 500 mm; Stator: 300 mm

Bedrijfssnelheid

0–100 rpm

Montagemethode

Rotoruiteinde vastgezet op door de klant geleverde spindel met schroeven

Contactmateriaal

Edelmetaal

Materiaal behuizing

Aluminiumlegering, gezandstraald en zwart geanodiseerd


Schematische tekening

Fabriek getest capsule slip ring met traceerbaarheid


 Onze service
1. Reageer op aanvragen binnen 24 uur.
2. Informeer ons alstublieft welke artikelen u interesseren en de redelijke prijs zal u worden verstrekt na ontvangst van uw nieuwe aanvraag zo snel mogelijk.
3. Beantwoord uw vraag gedetailleerd.
4. Het probleem met u opgelost tijdens het gebruik van onze producten.
5. Monsters worden u aangeboden voor onze toekomstige samenwerking.

Veelgestelde vragen

1. Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slipringen en bieden diverse oplossingen voor roterende systemen.

2. Hoe lang zijn we al actief?
CENO heeft sinds 2009 slipringen op de markt gebracht. Duizenden klanten hebben onze producten of diensten geaccepteerd.

3. Wat is een slipring?
Een slipring is een elektromachinaal apparaat dat de overdracht van stroom en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt. Een slipring kan worden gebruikt in elk elektromachinaal systeem dat rotatie vereist tijdens het overdragen van stroom of signalen. Het kan de mechanische prestaties verbeteren, de systeemwerking vereenvoudigen en het gebruik van beschadigingsgevoelige draden die uit bewegende verbindingen bungelen, elimineren.

4. Hoe kies ik een slipring?
Voor de juiste selectie van een slipringoplossing zijn details nodig over de bedrijfsparameters van uw toepassing, waaronder het totale aantal circuits, spanning en ampère per circuit, bedrijfssnelheid en montagetype. Een goed startpunt voor uw zoektocht zijn onze standaard slipringen. Als u er zeker van bent dat een aangepaste / gewijzigde oplossing het meest waarschijnlijk vereist is of als u hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.

5. Bieden jullie aangepaste slipringen aan?
Ja, als u er zeker van bent dat een aangepaste / gewijzigde oplossing het meest waarschijnlijk vereist is of als u hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen. Onze ingenieurs zullen een perfecte oplossing voor uw behoeften bedenken.

Waarom met CENO
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop. We hebben geavanceerde apparatuur en zeer nauwkeurige testinstrumenten om de productkwaliteit en betrouwbare prestaties te garanderen. Het faciliteitengebied beslaat 3000 vierkante meter en is gevestigd in Shenzhen, China.

Certificering
ISO9001, CE, RoHS, UL, explosieveilig

CENO Voordeel
Leden van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slipringen. Operators die aan kritieke procedures werken, zijn allemaal gekwalificeerd door interne training.

Service die CENO biedt
24 uur, 7 dagen consultatieservice.
Massa- en aangepaste productie.
Oplossingen voor 360° rotatiesystemen.

Welkom om ons te raadplegen met uw verzoeken voor elk 360° rotatiesysteem. Wij bieden u een one-stop service om uw aanvragen tijdig te beantwoorden.
