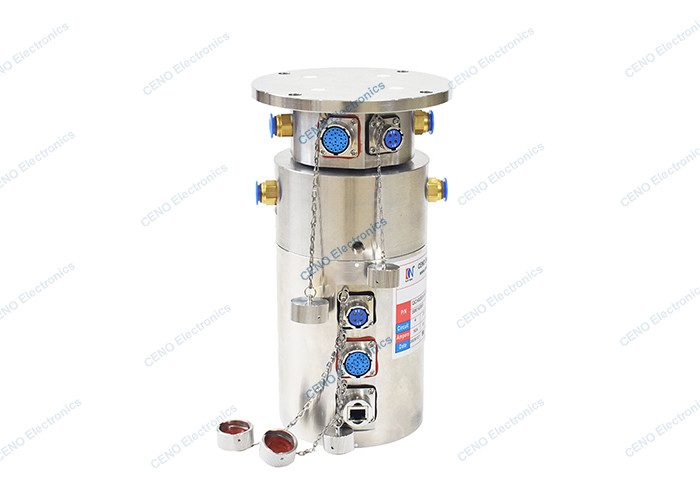

Geïntegreerde Air Slip Ring met 1000M Ethernet Signal Pneumatic Rotary Union
QCN0203-04P2-25S-01EG is CENO's nieuwe product geïntegreerde slip ring die elektrische stroom, Ethernet-signalen en een kanaal pneumatische voor industriële automatische systeem combineert.De geïntegreerde pneumatische / hydraulische slip ring is voorkomen buizen wikkelen probleem goedAls een bevoegde partner voor aangepaste rotatieverbindingen, kunnen we u helpen bij het opstellen van de volgende programma's:De meeste geïntegreerde slip ringen van CENO-producten kunnen worden aangepast aan specifieke eisen.Voor meer informatie, neem contact met ons op.
Kenmerken
- Combineer elektrisch Ethernet-signaal en pneumatisch
- Er kunnen verschillende afdichtingsvormen en -grenzen worden gekozen.
- Kan verschillende gegevens integreren
Toepassingen
- Automatische machine
- Machines voor het afdichten van structuren
- Vervaardiging van machines en werktuigen
- Maschinenbouw
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- kanalen, lucht of vloeistof
- Contact / Huismateriaal
- Verzegelformulieren
- Werksnelheid
Specificatie
| Stroom en circuits |
4circuits*10A; 25circuits*5A; 1circuit*Gigabit Ethernet signaal |
| Nominale spanning |
0~24 VAC/VDC |
| Dielectrische sterkte |
≥ 300VAC@50Hz |
| Isolatieweerstand |
≥ 100MΩ@100VDC |
| Contactweerstandsgolfbereik |
≤ 30mΩ (50rpm) |
| Roterende koppel |
≤ 3N*m |
| Contactmateriaal |
Edel metaal |
| Huismateriaal |
SUS 316 |
| Werktemperatuur |
-20°C~+60°C |
| Werkvochtigheid |
0 tot 95% |
| Beschermingsgraad |
IP54 |
| Werksnelheid |
0 tot 10 tpm |
| Grootte van de looddraad |
3*Pluggen |
| Lange looddraad |
Rotor: 300 mm; stator: 300 mm |
| Buitenste diameter |
Ø130 mm |
| Installatie |
Installatie van flenzen |
| Roterende gewrichten |
|
| Kanalen |
1 kanaal * gas |
| Interface-grootte |
Ø12 mm buis (G 3/8 ̊) |
| Maximale druk |
6.5 Bar |
Ontwerp van de lijn
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
4Hoe kies ik een slip ring?
De juiste selectie van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder totale schakelingen, spanning en ampère per schakel, bedrijfssnelheid en montage-type.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
