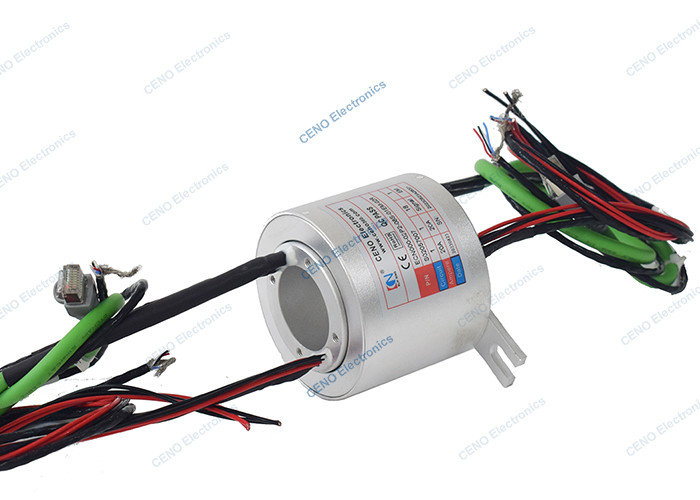

Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
  • Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
  • Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
  • Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
  • Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
  • Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering
Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering

Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering

Plaats van herkomst China
Merknaam CENO
Certificering CE,RoHS,UL,ISO9001
Modelnummer Voor de toepassing van deze verordening geldt de volgende bepalingen:
Productgegevens
Stroom & Kringen:
1*20A; 1*PE; 8*Signal; 1*100M Ethernet
Classificatievoltage:
0~440 VAC/VDC
Diëlektrische Sterkte:
≥1000VAC@50Hz (P) ≥300VAC@50Hz (S)
Isolatieweerstand:
Voor de toepassing van de in punt 3.4.1 van dit reglement vastgestelde voorschriften moet de in punt
Contactweerstand:
≤10mΩ (50rpm)
Werktemperatuur:
-40°C~+80°C
Het werk Vochtigheid:
90%RH
IP beschermingsrang:
IP51
Werkende snelheid:
0~250 t/min
Contactmateriaal:
Edel metaal
Huismateriaal:
Aluminiumlegering
De lengte van de looddraad:
Rotor 500 mm; stator 500 mm
De grootte van de looddraad:
AWG17# AWG22# met teflon® UL
Markeren:

100M Ethernet Slip Ring

,

100 m Ethernet rotatieverbinding

,

met een diameter van niet meer dan 20 mm

Betaling en verzendvoorwaarden
Min. bestelaantal
1 stuks
Prijs
Onderhandelbaar
Verpakking Details
karton
Levertijd
Van de plank
Betalingscondities
T/T, Paypal, Western Union, L/C
Levering vermogen
10000 stks maand
Productbeschrijving


Laagtemperatuur 100M Ethernet Signal Aircraft Slip Ring met elektrische verzamelaar


ECN000-02P2-08S-01EM-02R is CENO's nieuwe ontwerp voor lage temperatuur slip ring met Ethernet-signaal voor luchtvaartuigen.er zijn vereisten voor meerdere relatieve bewegingen zoals omwenteling en rotatie. Terwijl de mechanische apparatuur 360° continu draait, zijn ook meerdere bewegingen van het roterende lichaam vereist.zoals Ethernet-signalenVoor meer informatie over hoe CENO slip ring kan passen bij uw specifieke toepassing kunt u contact met ons opnemen.




Kenmerken

  • Ontwerp bij lage temperatuur
  • Combineer Ethernet-signaal & signaaltype optie op aanvraag
  • Installeer gemakkelijk en stuur stabiel
  • Geen elektromagnetische interferentie


Toepassingen

  • Automatische machine
  • Vliegtuigen
  • Medische apparatuur
  • Beproevingsapparatuur
  • Montageapparatuur


Facultatief

  • Circuit, Spanning, Stroom
  • Signaltype
  • Contact / Huismateriaal
  • Beschermingsgraad
  • Werktemperatuur en snelheid




Specificatie

Voor de toepassing van deze verordening geldt de volgende bepalingen:

Specificatie
Stroom en circuits

1 circuit * 20A; 1 circuit * PE, 8 circuits * Signal, 1 groep * 100M Ethernet

Nominale spanning0~440 VAC/VDC
Dielectrische sterkte

≥ 1000VAC@50Hz (P)
≥ 300VAC@50Hz (S)

Isolatieweerstand

≥ 500MΩ@300VDC (elektrisch)
Het vermogen van de elektrische installatie moet niet hoger zijn dan 100 MΩ@300VDC

Contactweerstand≤ 10 mΩ (50 tpm)
Werktemperatuur-40°C~+80°C
Werkvochtigheid90%RH
IP-beschermingsgraadIP51
Werksnelheid0 tot 250 t/min
ContactmateriaalEdel metaal
HuismateriaalAluminiumlegering
Grootte van de looddraadAWG17# AWG22# met teflon® UL
Lange looddraad

Rotor: 500 mm
Stator: 500 mm




Schets van de contour
Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering 0








Meer informatie overLaagtemperatuur 100M Ethernet Signal Aircraft Slip Ring met elektrische verzamelaar

CENO ontwerpt en produceert al ongeveer 20 jaar glipringen.Deze slip ring is speciaal ontworpen voor het combineren van verschillende elektrische en signaal componenten, waaronder stroomHet ontwerp van de flens maakt het gemakkelijk te installeren en het werkt foutloos onder alle weersomstandigheden.

De Radar Antenna Slip Ring is een essentieel onderdeel voor elke radar-antenne-toepassing.en het kan gegevens en stroom overbrengen tussen stationaire en roterende delen van de antenne met minimale weerstandDe slip ring zorgt ook voor een betrouwbare en nauwkeurige overdracht van Ethernet-signalen, waardoor een soepele communicatie tussen de antenne en het radarsysteem wordt gewaarborgd.

Een van de belangrijkste kenmerken van deze slip ring is de lage temperatuur mogelijkheden.waardoor het ideaal is voor gebruik in ruwe omgevingenBovendien is het door zijn innovatieve ontwerp zeer slijtvast en vereist het zeer weinig onderhoud.

De installatie van de Radar Antenna Slip Ring is snel en eenvoudig, dankzij het ontwerp van de flens. De hoge kwaliteit van de materialen zorgt ervoor dat deze lange tijd onder alle weersomstandigheden meegaat.Met ons product, kunt u er zeker van zijn dat u de beste kwaliteit voor uw geld krijgt.

Tot slot is de Radar Antenna Slip Ring een must-have voor elke radar-antenne-toepassing.Het is speciaal ontworpen om verschillende elektrische en signaalcomponenten te overbrengen terwijl het betrouwbaar werkt onder lage temperatuuromstandighedenHet ontwerp van de flenzen maakt het eenvoudig te installeren en minimaliseert eventuele stilstand.het is de perfecte oplossing voor uw radar antenne behoeften.





Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering 1

Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering 2



Laagtemperatuur 100m Ethernet Rotary Joint Aluminiumlegering 3
