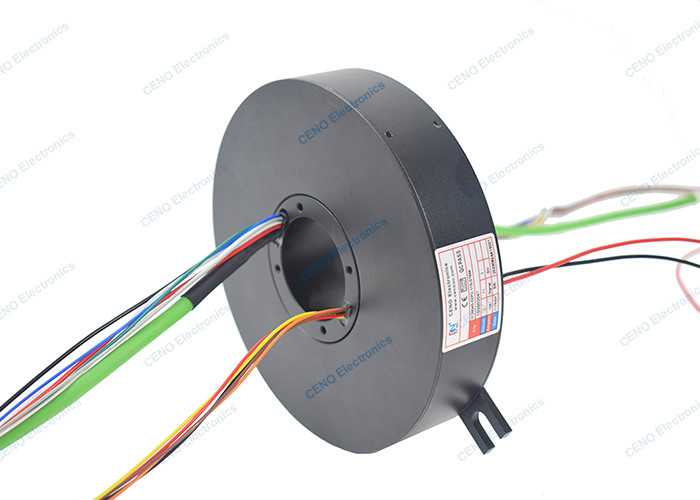

Lage temperatuur pannenkoeken slip ring met door gat ID45mm & Ethernet signaal
PCN045-02P2-11S-01EM is CENO's nieuwe Through hole pancake slip ring met ID45mm en Ethernet-signaal die geschikt is voor de lage temperatuuromgeving.CENO heeft meer dan 5000 soorten slip rings gemaakt voor onze klanten over de hele wereld.Neem bijvoorbeeld deze pannenkoeken slip ring, het heet platter slip ring die de ringen in radiale richting verdeelt om axiale ruimte te besparen.en dikte 6-51 mm is optioneel. Voor meer informatie over hoe de CENO-plaat slip ring kan passen bij uw specifieke toepassing, neem dan contact met ons op.
Kenmerken
- Afzonderlijke onderdelen of geïntegreerde samenstellingen
- Aangepaste configuratie naargelang de toepassing
- Installeer gemakkelijk en stuur stabiel
Toepassingen
- Antenne
- Totaal station
- Robot
- Vliegtuigen
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- Dikte en ID-grootte
- Contact / Huismateriaal
- Werktemperatuur
- Werksnelheid
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende:
|
Specificatie |
| Stroom en circuits |
2circuits*10A; 11circuits* Signal; 1groep*100MEthernet
|
| Nominale spanning |
0~240 VAC/VDC |
| Dielectrische sterkte |
≥ 500VAC@50Hz
≥ 100VAC@50Hz
|
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van het voertuig
≥ 50MΩ@100VDC
|
| Contactweerstand |
≤ 50 mΩ (50 tpm) |
|
Werktemperatuur
Bergingstemperatuur
|
-40°C~+70°C
-45°C~+80°C
|
| Werkvochtigheid |
60% RH |
| IP-beschermingsgraad |
IP51 |
| Werksnelheid |
0 tot 50 t/min |
| Contactmateriaal |
Van goud naar goud |
| Huismateriaal |
Aluminiumlegering |
| Inwendige diameter |
Ø45 mm |
| Buitenste diameter |
Ø160 mm |
| Grootte van de looddraad |
AWG17#22#Tinbedekte Teflon® UL
De in bijlage I vermelde voorschriften gelden ook voor de volgende categorieën voertuigen:
|
| Lange looddraad |
De volgende onderdelen zijn van toepassing:
Stator: 800 ± 5 mm 500 ± 5 mm;
|
| Installatie |
Flanke |
Schets van de contour
