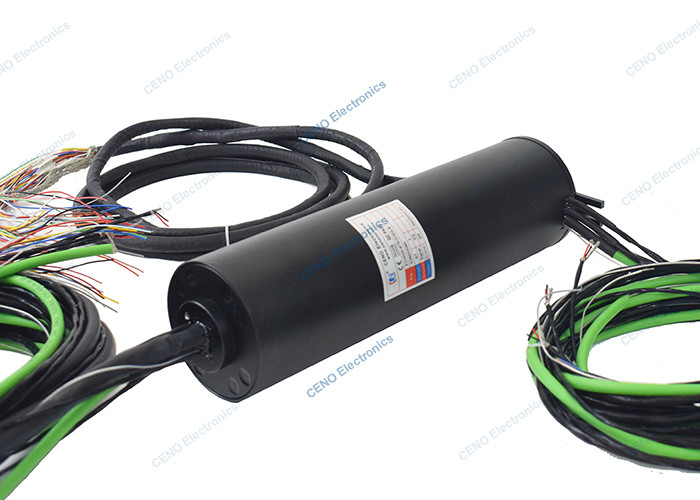

1000M Gigabit Ethernet slip ring met RS485 voor industriële automatische robot
ECN000-67S-01EG-B is CENO's nieuwe Gigabit Ethernet Slip Ring, die circuitsignaal, RS485, combineert met 1 circuit Gigabit Ethernet signaal.Ethernet en RS485 hebben hun eigen voordelen in ontwerp en toepassingen. RS485 heeft een plaats in specifieke toepassingen vanwege zijn deterministische gedrag, lange transmissieafstand en multi-station-capaciteit, terwijl Ethernet een brede netwerkdekking en flexibiliteit heeft.Het kan worden gebruikt in toepassingen voor afstandsbediening, zoals procesbediening, robotcontrole en controle van de monitoring, enz.
Kenmerken
- Combineer 1000M Ethernet, Signalen met RS485, en kan verschillende gegevens of signaal integreren
- Lange transmissieafstand
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Automatische industriële machines
- Robot
- Bewakingssysteem
- Beveiligingssysteem
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- Signalen en gegevens
- Materialen
- IP-klasse
- Versnelling
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
Specificatie |
| Stroom en circuits |
47 circuits * 2A; 1 circuit * PE; 1 circuit * RS485; 9 circuits * Signal; 1 circuit * Gigabit Ethernet |
| Nominale spanning |
0-50VAC/VDC |
| Dielectrische sterkte |
≥ 300VAC@50Hz (signaal) |
| Isolatieweerstand |
≥ 100MΩ@300VDC |
| Contactweerstand |
≤ 70 mΩ (50 tpm) |
| Contactmateriaal |
Van goud naar goud |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-20°C~+60°C |
| Werkvochtigheid |
60 % RH |
| IP-beschermingsgraad |
IP51 |
| Werksnelheid |
0~550 tpm |
| Buitendeurs |
Ø86 mm |
| Grootte van de looddraad |
AWG24#;
8 kern Twisted Shielded Wire ((AWG24#);
2 kernen Twisted Shielded Wire ((AWG24#);
Categorie 5E
|
| Lange looddraad |
Rotor: 3000 mm; stator: 3000 mm |
| Installatie |
Bevestigen stator zijde met anti-rotatie zij as aandrijft rotor draaiende |
Schets van de contour
Meer informatie over deze laagtemperatuur eternet signal slip ring
CENO ontwerpt en produceert al ongeveer 20 jaar glipringen.Deze slip ring is speciaal ontworpen voor het combineren van verschillende elektrische en signaal componenten, waaronder stroomHet ontwerp van de flens maakt het gemakkelijk te installeren en werkt foutloos onder alle weersomstandigheden.
De Radar Antenna Slip Ring is een essentieel onderdeel voor elke radar-antenne-toepassing.en het kan gegevens en stroom overbrengen tussen stationaire en roterende delen van de antenne met minimale weerstandDe slip ring zorgt ook voor een betrouwbare en nauwkeurige overdracht van Ethernet-signalen, waardoor een soepele communicatie tussen de antenne en het radarsysteem wordt gewaarborgd.
Een van de belangrijkste kenmerken van deze slip ring is de lage temperatuur mogelijkheden.waardoor het ideaal is voor gebruik in ruwe omgevingenBovendien is het door zijn innovatieve ontwerp zeer slijtvast en vereist het een zeer minimaal onderhoud.
De installatie van de Radar Antenna Slip Ring is snel en eenvoudig, dankzij het ontwerp van de flens. De hoge kwaliteit van de materialen zorgt ervoor dat deze lange tijd onder alle weersomstandigheden meegaat.Met ons product, kunt u er zeker van zijn dat u de beste kwaliteit voor uw geld krijgt.
Tot slot is de Radar Antenna Slip Ring een must-have voor elke radar-antenne-toepassing.Het is speciaal ontworpen om verschillende elektrische en signaalcomponenten te overbrengen terwijl het betrouwbaar werkt onder lage temperatuuromstandighedenHet ontwerp van de flenzen maakt het eenvoudig te installeren en minimaliseert eventuele stilstand.het is de perfecte oplossing voor uw radar antenne behoeften.
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
4Hoe kies ik een slip ring?
De juiste selectie van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder totale schakelingen, spanning en ampère per schakel, bedrijfssnelheid en montage-type.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
