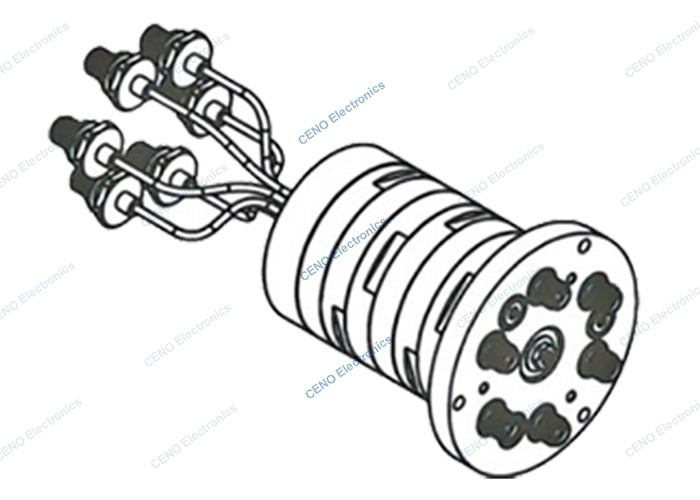

6 kanalen coaxiale radiofrequentie roterende gewricht met DC-3GHz en SMA-f
RCN0603A is CENO's nieuwe coaxiale radiofrequentie roterende gewricht met 6 kanalen SMA-f die radiofrequentie stabiel kan overbrengen binnen een temperatuur van -40 °C tot +70 °C, vaak toegepast op het voertuig,brandbeheersystemen en laserdoelstellingMet de toenemende complexiteit van de moderne militaire voertuigen eisen slip ringen die betrouwbare elektrische interface tussen de stationaire en roterende delen van deze voertuigen te bieden.Voor meer informatie over hoe CENO RF Slip Ring kan passen bij uw toepassingNeem contact met ons op.
Kenmerken
- Ondersteunt moderne datakommunicatietechnologieën
- Snelheids-, koppel- en frequentie-eigenschappen die zijn ontworpen voor speciale toepassingen
Toepassingen
- Vervoertuigen
- Toren
- Commandant van het station
- Radio-locatie
- Luchtverkeersleidingsradio
Facultatief
- Kanalen
- Interface type
- IP-beschermingsniveau
- Frequentie
- Werksnelheid
Specificatie
|
RCN0603A
|
Specificatie |
| Kanalen |
CH1-CH6 |
| Interface type |
SMA-f (50Ω) |
| Frequentie |
DC-3 GHz |
| Gemiddeld vermogen, max. |
50 W |
| Voltage-standgolfverhouding, max. |
1.7 |
| Schommelingen van de stand-by-golfverhouding, max. |
0.5 |
| Inbrengverlies max. |
2.5 dB |
| Invoegverliesfluctuatie, max. |
0.4 dB |
| Isolatie, max. |
40 dB |
| Werksnelheid, max. |
30 rpm |
| DC-belasting |
32V, 2A |
| Werkgelegenheid, Mix |
2 miljoen rotatie |
| Huismateriaal |
Aluminiumlegering |
| Oppervlaktebehandeling |
Conductieve oxidatie |
| Nettogewicht |
600 g |
| Omgevingstemperatuurbereik |
-40°C tot +70°C |
| Bergingstemperatuurbereik |
-55°C tot +85°C |
| Vochtigheid, max. |
95% |
| IP-klasse |
IP40 |
Schets van de contour
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
