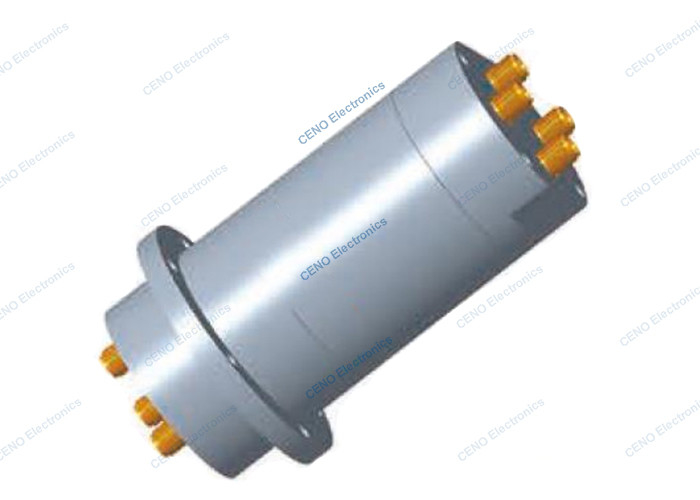

Antenna slip ring met 4 kanalen SMA-F radiofrequentie roterende gewrichten
RCN0404A is CENO's nieuwe product 4-kanaal RF Rotary Joints dat behoort tot RCN-systeemproducten.RF roterende gewrichten kunnen worden geïntegreerd stroom en signalenDe frequentie van de verbindingen varieert van DC tot 50 GHz en het aantal kanalen varieert van één tot vijf.voldoen aan de EMC-vereisten inzake elektromagnetische compatibiliteit, en wordt veel gebruikt in verschillende radarantennesystemen.
Kenmerken
- Kanalen kunnen tot 5RF zijn.
- Kan geïntegreerd worden signaal / datum voor verschillende functies
- Frequentiebereik DC-50GHz & kanalen 1-5 is optie
Toepassingen
- Radarantenne
- Luchtverkeersleiding
- Elektronische oorlogsvoering
- Ruimteverdediging
- foto-elektrische capsule
Facultatief
- Kanaalnummer
- Frequentiebereik
- Interface type
- Werktemperatuur
- Werksnelheid
Specificatie
|
RCN0404A
|
Specificatie |
| Kanaal |
CH1 |
CH2 |
CH3 |
CH4 |
| Interface |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
SMA-F ((50Ω) |
| Frequentiebereik |
DC-4GHz |
DC-4GHz |
DC-4GHz |
DC-4GHz |
| Stijl |
Ik... |
Ik... |
Ik... |
Ik... |
| Gemiddeld vermogen |
50 W |
10W |
10W |
10W |
| VSWR, max. |
1.3 |
1.5 |
1.5 |
1.5 |
| VSWR WOW, max. |
0.1 |
0.1 |
0.1 |
0.1 |
| Invoegverlies, max. |
1.3 dB |
1 dB |
1 dB |
1 dB |
| Invoegverlies, Max. |
0.1 dB |
0.1 dB |
0.1 dB |
0.1 dB |
| Isolatie, min |
55 dB |
55 dB |
55 dB |
55 dB |
| Fase stabiel, max. |
1 graad |
4 graden |
4 graden |
4 graden |
| Werksnelheid |
0 tot 30 tpm |
| Levensduur, min. |
5x106Rotatie |
| Koppel, max. |
0.8Nm@normale temperatuur |
| Materialen |
Aluminiumlegering |
| Oppervlaktebehandeling |
Elektrisch geleidende oxidatie |
| Nettogewicht |
700 g |
| IP-klasse |
IP60 |
|
Werktemperatuur
Bergingstemperatuur
|
-40°C~+70°C
-50°C tot +70°C
|
| Werkvochtigheid |
95% |
Schets van de contour
