2 kanalen integreren pneumatische hydraulische roterende verbinding met interface G3/8

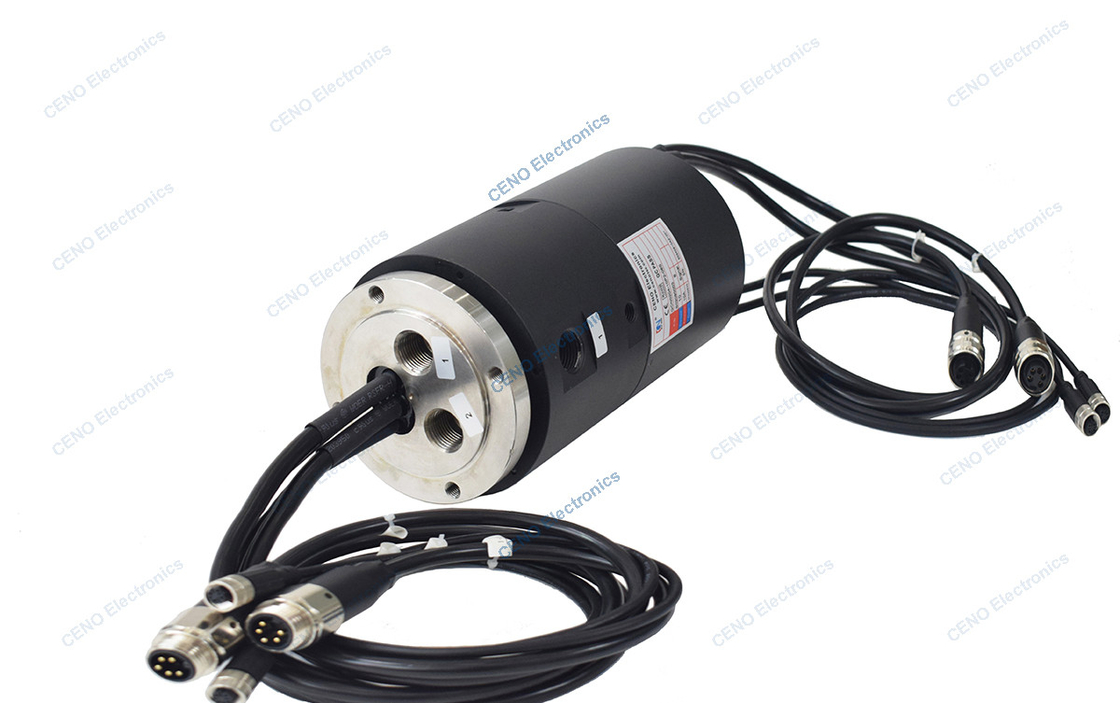

QCN0204-10P2-08S is een CENO geïntegreerde slipring die elektrische stroom, profinetsignaal en 2 kanalen voor gas combineert.Elektrische slip ring en pneumatische / hydraulische roterende verbindingen gecombineerde slip ring is ontworpen voor sommige speciale toepassingen waar zowel elektrisch signaal en pneumatische of hydraulische transmissie vereisenVoor meer informatie kunt u contact met ons opnemen.
Kenmerken
- Kan elektrisch signaal, pneumatisch, hydraulisch en data integreren
- Kanalen kunnen tot 16 zijn en elektrische circuits tot honderden.
- Flankenontwerp en eenvoudige installatie
Toepassingen
- Eetproces
- Machines en toestellen voor het snijden met behulp van laser
- Chemische en farmaceutische industrie
- Vullingsmachines
- Medische apparatuur
Facultatief
- Kanalen, circuits en spanning
- Gas- of vloeibare medium
- Verzegelingsmethode
- Afmeting van de grens
- Werksnelheid
Specificatie
|
QCN0204-10P2-08S
|
Specificatie |
| Circuits en stroom |
10 schakelingen * 10A; groep 2 * Profinet Signal |
| Nominale spanning |
0~220VAC/VDC |
| Dielectrische sterkte |
≥ 500VAC@50Hz |
| Isolatieweerstand |
≥ 300MΩ@100VDC |
| Elektrisch lawaai |
Maximaal 30mΩ (50rpm) |
| Werktemperatuur |
-20°C~+80°C |
| Werkvochtigheid |
60% RH |
| IP-beschermingsgraad |
IP51 |
| Werksnelheid |
0 tot 50 t/min |
| Buitendeursdiameter |
Ø120 mm |
| Contactmateriaal |
Edel metaal |
| Huismateriaal |
aluminiumlegering; |
| Grootte van de looddraad |
5 kernkabel; 4 kern afgeschermde draad |
| Lange looddraad |
Rotorside: 1000 mm; statorside: 1000 mm |
| Installatie |
Installatie van flenzen |
| Roterende gewrichten |
|
| De weg. |
2 kanalen gas |
| Interface-grootte |
G3/8 |
| Maximale druk |
1.0MPa |
Ontwerp van de lijn
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slip ring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende gewrichten elimineren.
4Hoe kies ik een slip ring?
De juiste selectie van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder de totale circuits, spanning en ampères per circuit, bedrijfssnelheid en montage-type.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatiesysteem. We zullen een one-stop service aan u tijdig reageren op uw vragen.
