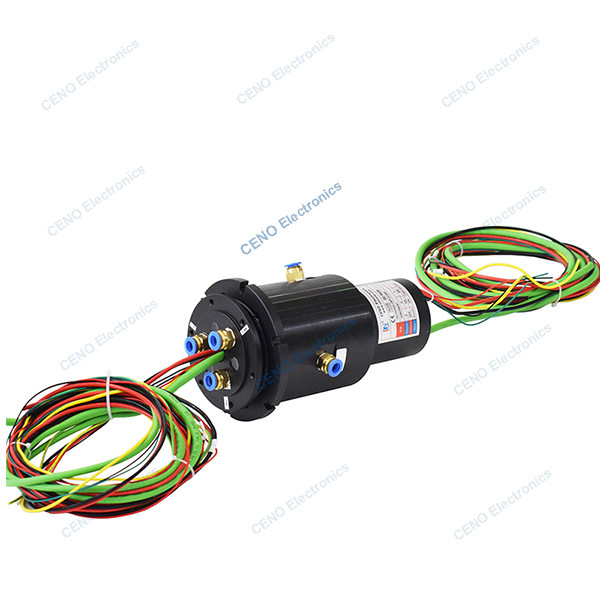

Geïntegreerde slip ring gecombineerd 3 kanalen pneumatische roterende verbinding en Ethernet signaal
QCN0302-06P-01EM is CENO's geïntegreerde pneumatische slip ring die elektrische stroom, Ethernet en kanalen combineren pneumatische roterende verbinding.CENO levert een uitgebreide lijn van pneumatische hydraulische roterende verbinding (inclusief perslucht)De CENO's hebben in de eerste plaats een systeem voor het opnemen van waterstof, stikstof, water, olie en koelmiddel, enz.) dat rechtstreeks in een glijring kan worden opgenomen.een resolver of andere positietoestellen kunnen worden ingebouwd op de aangegeven rotatiepositie.
Kenmerken
- Geïntegreerde pneumatische hydraulische en kanaal is optioneel
- Combineer Ethernet-signaal en elektrische stroom en optionele
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Automatische machine
- Voedselverwerking
- Mechanical engineering
- Vullingsmachines
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- Pneumatisch / hydraulisch
- Contact / Huismateriaal
- Beschermingsgraad
- Werksnelheid
Specificatie
|
QCN0302-06P-01EM
|
Specificatie |
| Stroom en circuits |
6 circuits * Elektriciteit 1 * Ethernet-signaal |
| Nominale spanning |
0 ~ 240 VAC/VDC |
| Dielectrische sterkte |
≥ 1000VAC@50Hz (vermogen)
≥ 300VAC@50Hz (signaal)
|
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte.
≥ 100MΩ@100VDC (signaal)
|
| Contactweerstand |
≤ 30mΩ (50rpm) |
| Contactmateriaal |
Edel metaal / goud naar goud |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-20°C~+60°C |
| Werkvochtigheid |
60% RH |
| IP-beschermingsgraad |
IP54 |
| Werksnelheid |
0 ~ 50 tpm |
| Buitendeurs |
Ø91 mm |
| Lange looddraad |
Rotor: 3000 mm; stator: 2000 mm |
| Rotatie-eenheid |
|
| De weg. |
3 kanalen * Gas (G1/4 ′′ & Ø8 mm buis) |
| Maximale druk |
10 bar |
| Torsen |
< 10N*M |
Ontwerp van de lijn
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
4Hoe kies ik een slip ring?
De juiste keuze van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder totale schakelingen, spanning en ampère per schakel, bedrijfssnelheid en montage-type.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
