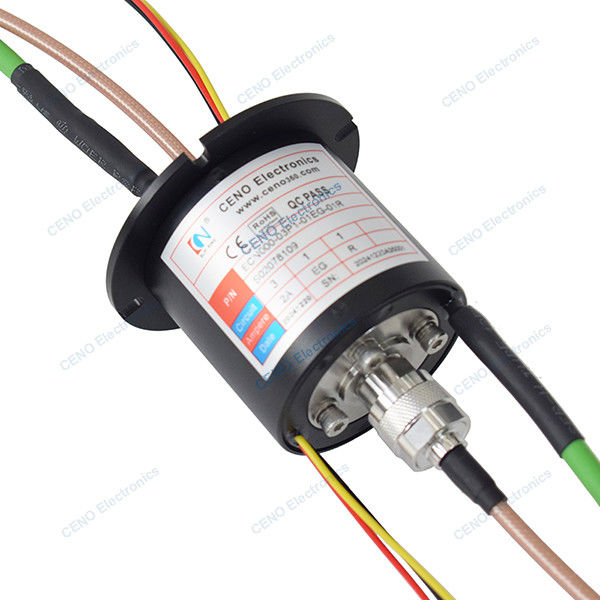

Integreer RF slip ring met vermogen ethernet signaal en radiofrequentie roterende unie
ECN000-03P1-01EG-01R is CENO's nieuwe geïntegreerde RF-slipring die circuits combineert met elektrische stroom, Ethernet-signaal en 1 kanaal RF-signaal.,ontworpen voor de radarindustrie. Parameters zoals het signaaltype kunnen alle soorten bestrijken volgens verschillende toepassingen, dit type slipring heeft een stabiele prestatie,voldoet aan de EMC-vereisten voor elektromagnetische compatibiliteitVoor meer informatie kunt u contact met ons opnemen.
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
Specificatie |
| Stroom en circuits |
3 * 6A; 1 * 1000M Ethernet signaal |
| Nominale spanning |
0 ~ 220 VAC/VDC |
| Dielectrische sterkte |
De in punt 6.2.3.1.1.4.1 vermelde parameters zijn van toepassing op: |
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte. |
| Contactweerstand |
≤ 30mΩ (50rpm) |
| Contactmateriaal |
Edel metaal |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-40°C~+55°C; -45°C~+65°C |
| Werkvochtigheid |
95 % RH |
| IP-beschermingsgraad |
IP54 |
| Werksnelheid |
0 tot 7 tpm |
| Lange looddraad |
Op maat |
| Installatie |
Installatie van flenzen |
| Radiofrequentie |
|
| Frequentiebereik |
DC-2GH |
| Resistentie |
50Ω |
| Invoegverlies |
≤ 2,5 dB |
| Verliesbereik invoegen |
< 0,1 dB |
| VSWR |
< 13 |
| VSWR-golf |
< 0.1 |
| Gemiddeld vermogen |
250w |
| Grootte van de looddraad |
Op maat |
| Lange looddraad |
200 ± 5 mm |
| Type aansluiting |
N-J |
| Contactmateriaal |
Goud naar goud |
| Huismateriaal |
met een gewicht van niet meer dan 10 kg |
Kenmerken
- Combineer Ethernet, elektrische stroom en RF roterende gewricht
- Stabiele prestaties en een verscheidenheid aan functies
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Radarantenne
- HD-video
- Radar voor luchtverkeersleiding
- Navigatie
- Elektronische tegenmaatregelen
Facultatief
- Circuits, Spanning, Stroom
- Signal en kanalen
- Contact / Huismateriaal
- Beschermingsgraad
- Werksnelheid en temperatuur
Schets van de contour
