Integreer elektrische stroom profinet signaal slip ring en pneumatische roterende vereniging

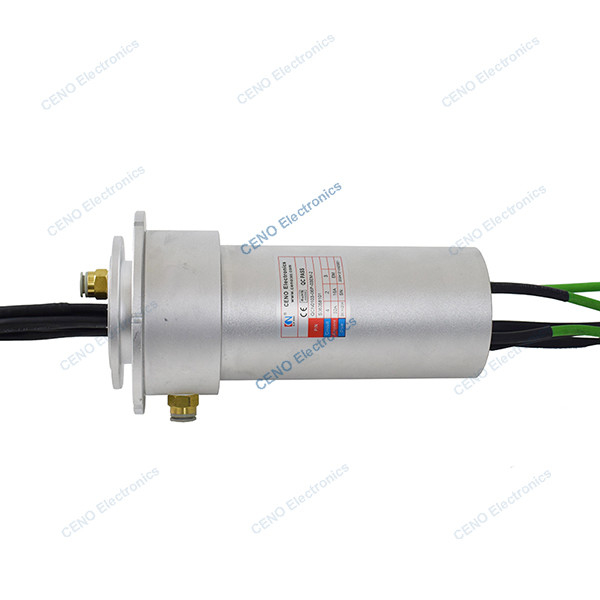

QCN0103-06P-03EM-2 is CENO's nieuwe geïntegreerde glijring die een combinatie is van krachtsignaal en 1 kanaal lucht voor het hydraulische systeem.Technische kenmerken van geïntegreerde pneumatische hydraulische slip ring is dat integreren gas-vloeistof transmissie, elektrische stroom, soorten signaal en functies in één eenheid, waardoor ruimtebezetting en complexiteit worden verminderd en de betrouwbaarheid van het systeem wordt verbeterd.zoals industriële automatisering, lucht- en ruimtevaart- of militaire apparatuur om aan multifunctionele eisen te voldoen.
Kenmerken
- Combineer elektriciteitsprofi-net met lucht, en optionele kanalen
- Ondersteuning van hoge bandbreedte en hoge snelheid dataoverdracht
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Industriële automatisering
- Ruimtevaartuigen
- Pneumatisch hydraulisch systeem
- Vullingsmachines
- Militaire uitrusting
Facultatief
- Circuits, Spanning, Stroom
- Kanalen en signalen
- Contact / Huismateriaal
- Beschermingsgraad
- Werksnelheid en temperatuur
Specificatie
|
QCN0103-06P-03EM-2
|
Specificatie |
| Stroom en circuits |
4 * 32A; 2 * 16A; 3 * Profi-net |
| Nominale spanning |
0 ~ 400VAC/VDC |
| Dielectrische sterkte |
De voorziening moet worden uitgevoerd op basis van de volgende criteria: |
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte. |
| Contactweerstand |
≤ 30mΩ (50rpm) |
| Contactmateriaal |
Goud naar goud |
| Huismateriaal |
Aluminiumlegering |
| Werktemperatuur |
-20°C~+60°C |
| Werkvochtigheid |
60 % RH |
| IP-beschermingsgraad |
IP54 |
| Werksnelheid |
0 tot 50 tpm |
| Buitendeurs |
Ø86 mm |
| Grootte en lengte van de looddraad |
Op maat |
| Roterende gewrichten |
|
| De weg. |
1 * lucht |
| Interface-grootte |
G 3/8 ‰ / Ø10 mm buis |
| Maximale druk |
8 bar |
| Roterende koppel |
≤ 8N*m |
Ontwerp van de lijn
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
4Hoe kies ik een slip ring?
De juiste selectie van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder de totale circuits, spanning en ampères per circuit, bedrijfssnelheid en montage.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
