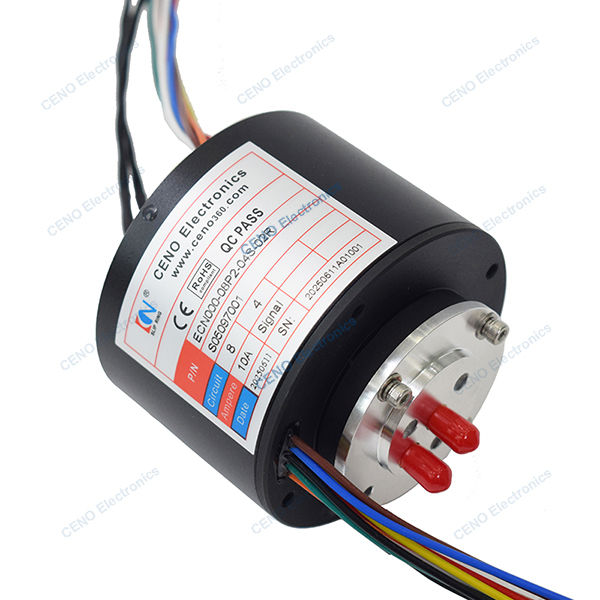

Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht
  • Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht
  • Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht
  • Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht
Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht

Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht

Place of Origin China
Merknaam CENO
Certificering ISO9001,CE,RoHS,UL
Model Number ECN000-08P2-04S-02R
Productgegevens
Channels:
2 channels * SMA-f radio frequency
Interface:
SMA-f
Frequency:
DC to 4.5GHz
VSWR (max):
1.2; 1.6
VSWR Varies (max):
0.1; 0.2
Insert loss (max):
0.3dB; 0.5dB
Insert loss varies (max):
0.1dB; 0.2dB
Average power:
50w; 50w
Peak power:
1000w; 1000w
Current & Circuits:
8 * 10A; 4 * Signal
Rating Voltage:
0 ~ 440VAC/VDC
Dielectric strength:
≥1000VAC@50Hz; ≥300VAC@50Hz
Isolation resistance:
≥500MΩ@300VDC; ≥100MΩ@300VDC
IP protection grade:
IP54
Operating speed:
0~250 rpm
Working temperature:
-40°C~+80°C
Markeren:

elektrische stroom sleepring met rf roterende verbinding

,

radiofrequente sleepring met garantie

,

rf roterende verbinding voor stroomintegratie

Betaling en verzendvoorwaarden
Minimum Order Quantity
1pcs
Prijs
Onderhandelbaar
Packaging Details
Carton
Delivery Time
1 week
Payment Terms
T/T,Paypal,, Western Union
Supply Ability
500pcs per month
Productbeschrijving

 Integreer elektrische stroom & radiofrequente sleepring met RF roterende verbinding



ECN000-08P2-04S-02R is CENO integreert sleepring gecombineerde circuits elektrische stroom en 2 kanalen RF-signaal dat kan worden gebruikt in medische apparatuur - CT-scanmachine. CENO werkt samen met veel CT-systeemfabrikanten om betrouwbare sleepringoplossingen met grote diameter te bieden. Onze ervaren ingenieurs werken met u samen bij elke stap om ervoor te zorgen dat uw geïntegreerde RF-sleepring is afgestemd op uw specificaties en prestatiebehoeften. Mobiele basisstations Satellietcommunicatie Weerradar Autonome rijsensoren Internet of Things






Specificatie

ECN000-08P2-04S-02R Specificatie
Stroom & Circuits 8 circuits * 10A; 4 circuits * Signaal
Nominale spanning 0 ~ 440 VAC/VDC
Diëlektrische sterkte ≥1000VAC@50Hz; ≥300VAC@50Hz
Isolatieweerstand ≥500MΩ@300VDC; ≥100MΩ@300VDC
Contactweerstandsgolf ≤ 10mΩ
Werktemperatuur -40°C~+80°C
Werkvochtigheid 90 %RH
IP-beschermingsgraad IP54
Bedrijfssnelheid 0~250rpm
Buitendiameter Ø80mm
Contactmateriaal Edelmetaal
Behuizingsmateriaal Aluminiumlegering
Draadgrootte Zoals aangepast
Draadlengte Zoals aangepast
Hoge radiofrequentie Kanaal 1 Kanaal 2
Connectortype SMA-f (50Ω) SMA-f (50Ω)
Frequentiebereik DC tot 4,5 GHz DC tot 4,5 GHz
Golfverhouding max 1.2 1.6
Golfverhouding zwevend max 0.1 0.2
Invoegverlies max 0.3dB 0.5dB
Invoegverlies wow max 0.1dB 0.2dB
Piekvermogen 1000w 1000w
Gemiddeld vermogen 50w @ 1GHz 50w @ 1GHz











Kenmerken

  • Laag onderhoud en lange levensduur
  • Laag hoorbaar geluid voor een stillere werking van het mechanische systeem
  • Hoge circuitdichtheid compact ontwerp
  • Eenvoudige installatie & Onderhoudsvrij



Toepassingen

  • Draadloze communicatie
  • Satellietcommunicatie
  • Weerradar
  • Autonome rijsensoren
  • Medische apparatuur



Optioneel

  • Circuits, Spanning, Stroom
  • Kanalen & connectortype
  • Contact-/behuizingsmaterialen
  • Beschermingsgraad
  • Werksnelheid & temperatuur






Overzichtstekening

Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht 0







Waarom met CENO

CENO is een technologisch bedrijf op het gebied van sleepringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop. We hebben geavanceerde apparatuur en zeer nauwkeurige testinstrumenten om de kwaliteit van de producten en betrouwbare prestaties te garanderen. De oppervlakte van de faciliteit beslaat 3000 vierkante meter en is gevestigd in Shenzhen China.

Integreer elektrische stroom & radiofrequentie slip ring met rf roterende gewricht 1





Certificering

ISO9001,CE,RoHS,UL,Explosiebestendig



CENO Voordeel

Leden van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van sleepringen. Operators die aan kritieke procedures werken, zijn allemaal gekwalificeerd door interne training.



Service CENO biedt

24 uur, 7 dagen per week consultant service.

Massaproductie en productie op maat.

Oplossing voor 360° rotatiesysteem.





Welkom om ons te raadplegen met uw verzoeken voor elk 360° rotatiesysteem. We zullen u een one-stop service bieden om tijdig op uw vragen te reageren.
