Elektrische stroom en Ethernet Signal Slip Ring combineren met RS422 voor de industrie

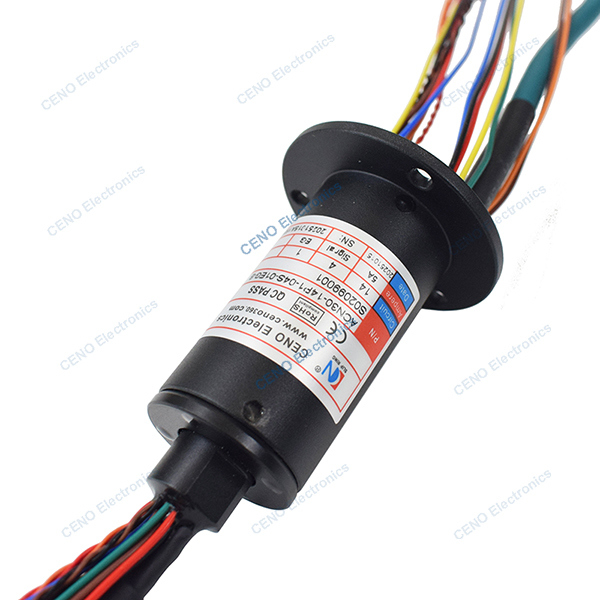

ACN30-14P1-04S-01EG-B is een CENO capsule slip ring die elektrische stroom, RS422 en Ethernet-signaal combineert voor industrie en automatische machines.CENO Ethernet-signaal slip ring oplossingen zijn ontwikkeld om betrouwbare producten te leveren om Ethernet-protocol over te dragen via een roterende interfaceDeze ontwerpen voldoen aan de uitdaging om de impedantie te matchen, de crosstalk te controleren en het verlies te beheersen.Een breed scala aan productoplossingen worden aangeboden met gecombineerde kracht in meerdere mechanische configuraties om aan uw toepassing te voldoen.
Kenmerken
- Beschikbaar met meerdere Ethernet-kanalen, combinatie van stroom / signaal
- Hoogwaardige contacttechnologie
- Opties op aanvraag
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Automatische machine
- Video via Ethernet
- CCTV IP - bewaking
- Bewegingscontrole
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- Kanalen & 10/100/1000 basis
- Contact / Huismateriaal
- Beschermingsgraad
- Werksnelheid en temperatuur
Specificatie
| ACN30-14P1-04S-01EG-B Specificatie |
| Stroom en circuits |
14 * 5A; 1 * RS422; 1 * 1000M Ethernet |
| Nominale spanning |
0 ~ 28 VAC/VDC |
| Dielectrische sterkte |
De in punt 6.2.3.1.1.4.1 vermelde parameters zijn van toepassing op: |
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte. |
| Contactweerstandsgolf |
≤ 35mΩ |
| Werktemperatuur |
-20°C~+60°C |
| Werkvochtigheid |
60 % RH |
| IP-beschermingsgraad |
IP51 |
| Werksnelheid |
0~300 tpm |
| Buitendeurs |
Ø30 mm |
| Contactmateriaal |
Edel metaal / goud tot goud |
| Huismateriaal |
Aluminiumlegering |
| Rotatiewijze |
Installatie van flenzen |
| Lange looddraad |
Op maat |
Schets van de contour
|
Toepassing
|
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatiesysteem. We zullen een one-stop service aan u tijdig reageren op uw vragen.
