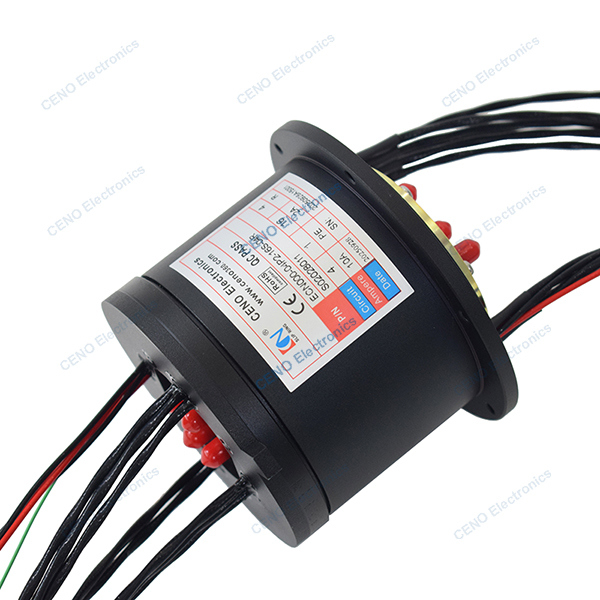

4 kanalen RF roterende gewricht gecombineerd elektrische kracht slip ring bij lage temperatuur
ECN000-04P2-16S-04R is een CENO-combinatie van integratie-slipringcirkels voor elektrische stroom en radiofrequentie met 4 kanalen, voor apparatuur die werkt bij een temperatuur van -40 °C tot +85 °C.SMA-connectortype en frequentiebereik 0-4GHzDe fundamentele reden voor het ontwerpen van een geïntegreerde slip ring is om het probleem van continue en betrouwbare overdracht van verschillende energie en signalen tussen de stationaire en roterende delen op te lossen.Over hoe CENO integreren slip ring kan passen uw toepassing neem contact met ons op.
Specificatie
| Voor de toepassing van deze verordening geldt de volgende bepalingen:Specificatie |
| Stroom en circuits |
4 schakelingen * 10A; 1 * PE; 16 schakelingen * 2A |
| Nominale spanning |
0 ~ 220 VAC/VDC |
| Dielectrische sterkte |
De voorziening moet worden uitgevoerd door de fabrikant van het product. |
| Isolatieweerstand |
De bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte van de bandbreedte. |
| Contactweerstandsgolf |
≤ 15mΩ |
| Werktemperatuur |
-40°C~+85°C |
| Werkvochtigheid |
60 % RH |
| IP-beschermingsgraad |
IP54 |
| Werksnelheid |
0 tot 30 tpm |
| Buitendeurs |
Ø90 mm |
| Contactmateriaal |
Edel metaal |
| Huismateriaal |
Aluminiumlegering |
| Levensduur |
3 miljoen rotatie |
| Lange looddraad |
Op maat |
| RF Rotary Union |
|
| Kanaal |
Kanaal 1 |
Kanaal 2 - 4 |
| Type aansluiting |
SMA-f (50Ω) |
SMA-f (50Ω) |
| Frequentiebereik |
0 tot en met 4 GHz |
0 tot en met 4 GHz |
| SWR (maximaal) |
1.35 |
1.5 |
| Invoegverlies (max.) |
0.6 dB |
0.8 dB |
| Invoegverliesgolf (max.) |
0.15 dB |
0.15 dB |
| Isolatie |
60 dB |
60 dB |
Kenmerken
- Integreer ontwerp combineren stroomsignaal en 4 kanalen RF joint
- Eenvoudig systeemstructuur & optimaliseren draad & pak lage temperatuur
- Installeer gemakkelijk & Gratis onderhoud
Toepassingen
- Defensie en ruimtevaart
- Hoogwaardige industriële automatisering
- Industriële robot
- Satellietcommunicatietafel
- Medische apparatuur
Facultatief
- Circuit, Spanning, Stroom
- Kanalen en frequentiebereik
- Contact / Huismateriaal
- Type aansluiting en IP-klasse
- Werksnelheid en temperatuur
Schets van de contour
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatiesysteem. We zullen een one-stop service aan u tijdig reageren op uw vragen.
