Integreer Ethernet-signaal en radiofrequentie roterende gewricht voor lage temperatuur omgeving

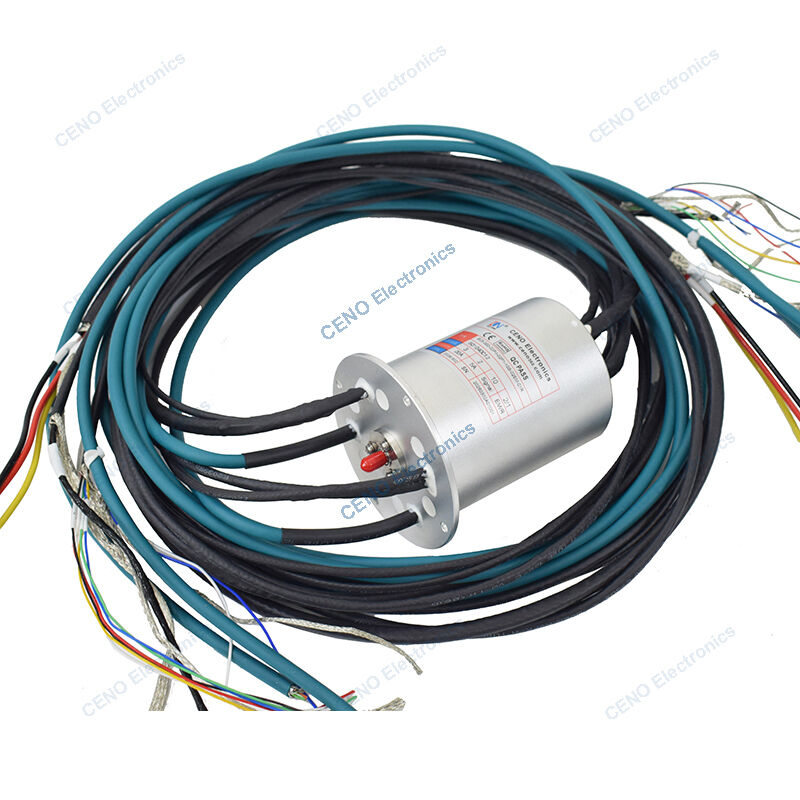

ECN000-03P4-02P1-10S-02EM-01R is een CENO geïntegreerde slip ring die elektrische stroom, Ethernet-signaal en RF-rotatieverbinding combineert voor radarsysteem of satelliet-aardstation. CENO integratie serie van slip ring is niet-standaard aangepast, optionele schakelingen, stroom, spanning en RF roterende gewricht voor verschillende toepassingen.Het kan sterk worden geïntegreerd met verschillende transmissie-modules om een multifunctionele roterende verbindingsoplossing te vormenVoor meer informatie, neem contact met ons op.
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende bepalingen: Specificatie
|
|
Stroom en circuits
|
3 * 20A; 2 * 5A; 6 * Signal; 1 * RS422; 2 * Ethernet Signal
|
|
Nominale spanning
|
0 ~ 220 VAC/VDC
|
|
Dielectrische sterkte
|
≥1500VAC@50Hz;≥500VAC@50Hz
|
|
Isolatieweerstand
|
≥500 miljoenΩ@500VDC;≥100 miljoenΩ@100VDC
|
|
Contactweerstandsgolf
|
≤ 30mΩ
|
|
Werktemperatuur
|
-40°C~+80°C
|
|
Werkvochtigheid
|
60 % RH
|
|
IP-beschermingsgraad
|
IP51
|
|
Werksnelheid
|
0~300rpm
|
|
Buitendeurs
|
Ø76 mm
|
|
Contactmateriaal
|
Edel metaal; goud tot goud
|
|
Huismateriaal
|
Aluminiumlegering
|
|
RF
|
Parameters
|
|
Frequentie woede
|
DC-4.5GH
|
|
Type verbinding
|
SMA-F ((50)Ω)
|
|
Invoegverlies
|
≤0.3 dB
|
|
Verliesbereik invoegen
|
≤0.05 dB
|
|
WSR
|
≤1.25
|
|
WSR C
|
≤0.05
|
|
Piekvermogen
|
100 W @DC - 2 GHz
|
Kenmerken
u Geïntegreerd ontwerp combineert Ethernet, Power & RF Rotary Joint
u Stabiel verzenden, geen stringcode, kan verschillende signaal / gegevens te integreren
u Installeer gemakkelijk & Gratis onderhoud
Toepassingen
u Automatische machine
u Radarantenne
u Elektronische oorlogsvoering
u Aardstation via satelliet
u Medische apparatuur
Facultatief
u Circuit, Spanning, Stroom
u Kanalen, frequentiebereik.
u Contact / Huismateriaal
u Beschermingsgraad
Werksnelheid & temperatuur
Schets van de contour
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
