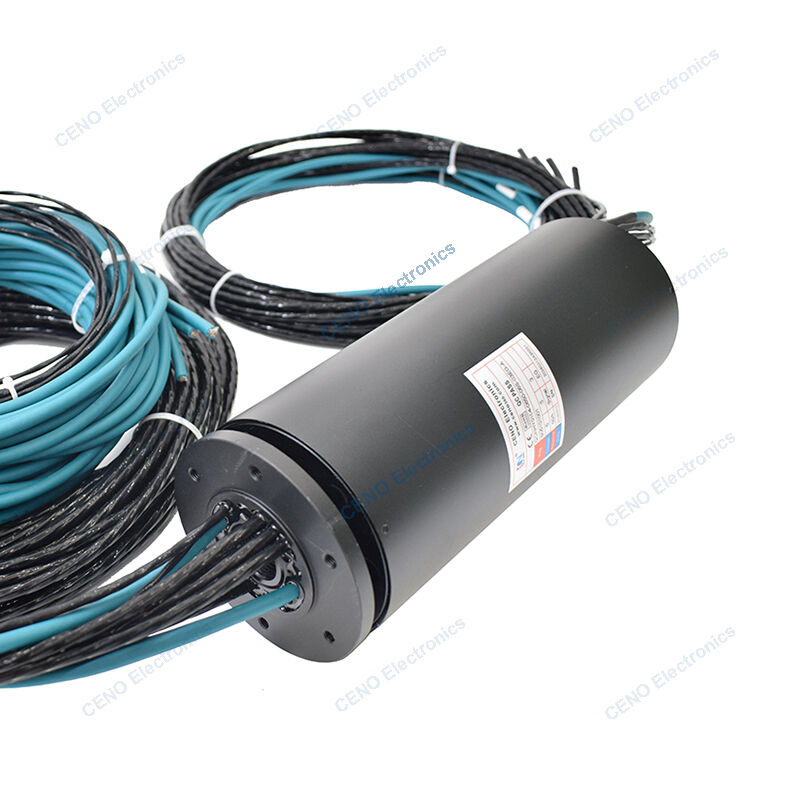

Geïntegreerd Power Ethernet en pneumatische roterende unie voor industrieel systeem
QCNHY0104-0650-06S-03EG-A is integreer sleepring met voeding, RS485, Ethernet-signaal en 1 kanaal Air Rotary Union.Elektrische sleepring en pneumatische of hydraulische draaikoppelingen, gecombineerde sleepring is ontworpen voor een aantal speciale toepassingen waarvoor zowel een elektrische ring als een pn vereist zijneumatische of hydraulische draaikoppelingen. CENO gebruikt zijn eigen technische voordelen om dit soort sleepringen te ontwikkelen, wat handiger is voor gebruikers bij installatie en bediening. Voor meer informatie kunt u contact met ons opnemen.
Functies
u Er kunnen verschillende afdichtingsvormen worden geselecteerd op basis van verschillende toepassingen
u Stabiele prestaties, lange levensduur
u Het elektrische sleepringdeel kan stroom en verschillende signalen integreren
Toepassingen
u Chemisch en farmaceutisch
u Voedselverwerking
u Lasersnijmachines
u Vulmachines
u Medische apparatuur
Optioneel
u Circuit, spanning, stroom
u Kanalen en luchtdruk
u Contact / Behuizingsmaterialen
u Beschermingsgraad
u Werksnelheid & temperatuur
Specificatie
|
QCNHY0104-0650-06S-03EG-A Specificatie
|
|
Stroom en circuits
|
6 * 50A; 4 * Signaal; 1 * RS485-signaal; 3 * 1000M Ethernet
|
|
Beoordeling spanning
|
0 ~ 220 V AC/VDC
|
|
Diëlektrische sterkte
|
≥1000VAC@50Hz;≥300VAC@50Hz
|
|
Isolatieweerstand
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Contactweerstandsgolf
|
≤ 30MΩ
|
|
Werktemperatuur
|
-20°C~+60°C
|
|
Werkvochtigheid
|
60% RV
|
|
IP-beschermingsgraad
|
IP51
|
|
Bedrijfssnelheid
|
0~100toerental
|
|
Buitendiameter
|
O105 mm
|
|
Contactmateriaal
|
Goud tot goud
|
|
Materiaal behuizing
|
Aluminiumlegering
|
|
Roterende Unie
|
Parameters
|
|
Kanalen
|
1 * Lucht
|
|
Druk Max
|
1,0 MPa
|
Overzichtstekening
Opmerking
Geïntegreerde sleepringen zijn een must-have voor machines die zowel elektrische energie als pneumatische of hydraulische transmissie vereisen. Deze sleepringen bestaan uit een pneumatische draaikoppeling en een draaisignaalverbinding, die samen 1 luchtkanaal en 50 circuits voor een signaalcollector opleveren.
De voordelen van een geïntegreerde sleepring zijn talrijk. Ten eerste vereenvoudigt het het bedradings- en installatieproces voor de eindgebruiker. Met slechts één montage krijgen ze het beste van twee werelden. In plaats van aparte sleepringen voor kracht en transmissie te moeten installeren, kunnen ze nu vertrouwen op één geïntegreerde sleepring. Dit bespaart niet alleen tijd, maar vermindert ook de complexiteit van de machine als geheel.
Een ander voordeel is dat een geïntegreerde sleepring het aantal potentiële defecten helpt verminderen. In plaats van met meerdere componenten te maken te hebben, is slechts één geïntegreerde sleepring nodig. Dit betekent minder potentiële faalpunten, wat op zijn beurt een robuustere en betrouwbaardere machine betekent.
Een ander voordeel van een geïntegreerde sleepring is dat deze een grotere operationele flexibiliteit biedt. Met één montage kunnen gebruikers tegelijkertijd roteren en zenden zonder signaal- of drukverlies. Dit is vooral handig in toepassingen waarbij de machine moet roteren en tegelijkertijd lucht of vloeistof moet leveren.
Kortom, geïntegreerde sleepringen bieden machineontwerpers en operators een betrouwbare, eenvoudig te installeren en veelzijdige oplossing voor transmissie in combinatie met stroomvereisten. Met een enkele montage die lucht- en signaalcollectorkanalen combineert, zijn geïntegreerde sleepringen een handige en efficiënte optie voor elke machinetoepassing waarbij betrouwbaarheid en flexibiliteit topprioriteit zijn.
