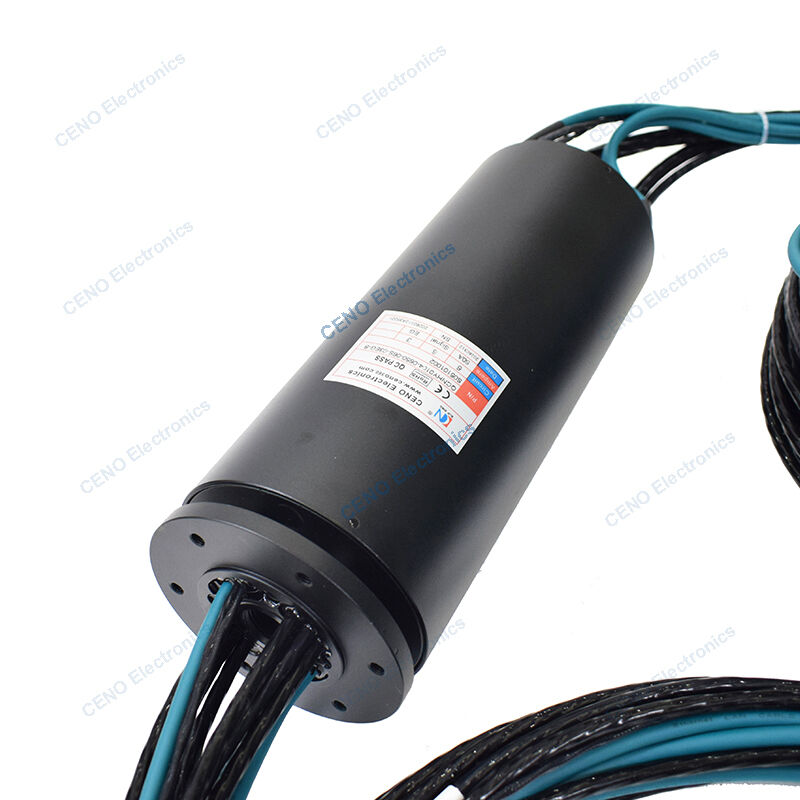

Geïntegreerde Power Ethernet RS485 en Pneumatische Rotary Union voor industriële systemen
QCNHY0104-0650-06S-03EG-B is integreren slip ring met Power, RS485, Ethernet Signal en 1 kanaal Air Rotary Union.Elektrische slip ring en pneumatische of hydraulische roterende verbindingen gecombineerde slip ring is ontworpen voor sommige speciale toepassingen die zowel elektrische ring en pnDe Europese UnieCENO heeft met behulp van haar eigen technische voordelen een dergelijke slip ring ontwikkeld die voor de gebruiker handiger is bij de installatie en de bediening. Voor meer informatie kunt u contact met ons opnemen.
Kenmerken
u Verschillende afdichtingsvormen worden geselecteerd volgens verschillende toepassingen
u Stabiele prestaties, lange levensduur
u De elektrische slip ring deel kan geïntegreerde stroom en verschillende signalen
Toepassingen
u Chemische en farmaceutische industrie
u Voedselverwerking
u Machines en toestellen voor het snijden met behulp van laser
u Vullingsmachines
u Medische apparatuur
Facultatief
u Circuit, Spanning, Stroom
u Kanalen en luchtdruk
u Contact / Huismateriaal
u Beschermingsgraad
u Werksnelheid & temperatuur
Specificatie
|
QCNHY0104-0650-06S-03EG-B Specificatie
|
|
Stroom en circuits
|
6 * 50A; 4 * Signal; 1 * RS485 Signal; 3 * 1000M Ethernet
|
|
Nominale spanning
|
0 ~ 220 VAC/VDC
|
|
Dielectrische sterkte
|
≥1000VAC@50Hz;≥300VAC@50Hz
|
|
Isolatieweerstand
|
≥500MΩ@500VDC;≥100MΩ@100VDC
|
|
Contactweerstandsgolf
|
≤ 30mΩ
|
|
Werktemperatuur
|
-20°C~+60°C
|
|
Werkvochtigheid
|
60 % RH
|
|
IP-beschermingsgraad
|
IP51
|
|
Werksnelheid
|
0~100rpm
|
|
Buitendeurs
|
Ø105 mm
|
|
Contactmateriaal
|
Goud naar goud
|
|
Huismateriaal
|
Aluminiumlegering
|
|
Rotary Union
|
Parameters
|
|
Kanalen
|
1 * lucht
|
|
Maximale druk
|
1.0MPa
|
Ontwerp van de lijn
Opmerking
Geïntegreerde slipringen zijn een must-have voor machines die zowel elektrische stroom als pneumatische of hydraulische transmissie vereisen.Deze slip ringen bestaan uit een pneumatische roterende vereniging en een roterende signaal gewricht, die samen 1 kanaal voor lucht en 50 circuits voor een signaalverzamelaar geven.
De voordelen van een geïntegreerde slip ring zijn talrijk. Ten eerste vereenvoudigt het het bedradings- en installatieproces voor de eindgebruiker. Met slechts één assemblage krijgen ze het beste van beide werelden.In plaats van afzonderlijke slip ringen te installeren voor stroom en transmissieDit betekent niet alleen dat de tijd wordt bespaard, maar ook dat de complexiteit van de machine als geheel wordt verminderd.
Een ander voordeel is dat een geïntegreerde slipring helpt het aantal mogelijke storingpunten te verminderen.Dit betekent dat er minder mogelijke storingspunten zijn., wat op zijn beurt een robuuster en betrouwbaarder machine betekent.
Een ander voordeel van een geïntegreerde slipring is dat deze een grotere flexibiliteit biedt..Dit is vooral handig in toepassingen waarbij de machine moet draaien en tegelijkertijd lucht of vloeistof moet leveren.
Tot slot bieden geïntegreerde slipringen machineontwerpers en -operatoren een betrouwbare, gemakkelijk te installeren en veelzijdige oplossing voor de transmissie in combinatie met de energiebehoeften.met een vermogen van niet meer dan 50 W, zijn geïntegreerde glijringen een handige en efficiënte optie voor elke machinetoepassing waar betrouwbaarheid en flexibiliteit een topprioriteit zijn.
Onze dienst
1- Beantwoord uw vraag binnen 24 uur.
2. Gelieve ons vriendelijk te informeren welke items u geïnteresseerd bent en de redelijke prijs zal u worden verstrekt bij ontvangst van uw nieuwe onderzoek ASAP.
3Beantwoord uw vraag in detail.
4We hebben het probleem met u opgelost tijdens het gebruik van onze producten.
5Voor onze toekomstige samenwerking zullen we u monsters aanbieden.
Veelgestelde vragen
1Wat doen we?
We richten ons op het ontwikkelen, ontwerpen en produceren van hoogwaardige slippers en bieden verschillende oplossingen voor roterende systemen.
2Hoe lang zijn we al in de business?
CENO is sinds 2009 actief in de slip ring-industrie.
3Wat is een slip ring?
Een slipring is een elektromechanisch apparaat dat de overdracht van vermogen en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt.Een slip ring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het verzenden van stroom of signalenHet kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schade-gevoelige draden uit bewegende verbindingen verwijderen.
4Hoe kies ik een slip ring?
De juiste keuze van een slipringoplossing vereist details over de operationele parameters van uw toepassing, waaronder totale schakelingen, spanning en ampère per schakel, bedrijfssnelheid en montage-type.Een goede plek om te beginnen met uw zoektocht is met onze standaard slip ringenAls u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.
5Biedt u aangepaste slip ringen aan?
Ja, als u ervan overtuigd bent dat een aangepaste / aangepaste oplossing waarschijnlijk nodig is of hulp nodig heeft bij uw selectie, neem dan contact met ons op om te beginnen.Onze ingenieurs zullen de perfecte oplossing voor uw behoeften bedenken..
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
