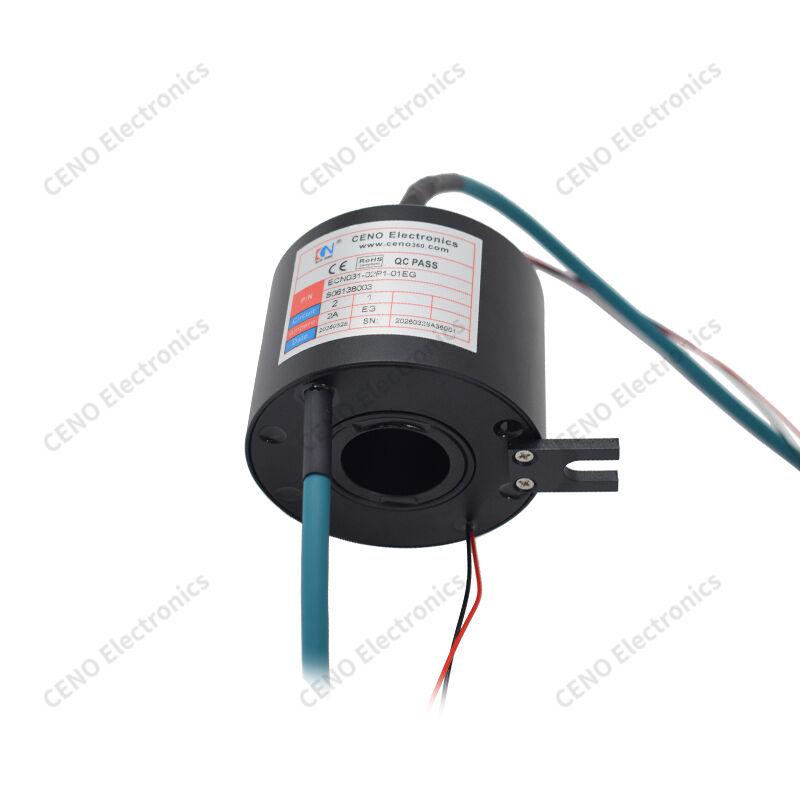

31 mm Ethernet Hollow Bore Slip Ring
ECN031-02P1-01EG is een CENO Ethernet Through Bore Slip Ring met een holle middelste opening van 31 mm voor doorgaande assen en buizen.Het omvat 2 stroomcircuits van elk 2A en één speciaal Ethernet-kanaal met afgeschermde kabel om stabiele snelle netwerksignalen te leverenEen enkel bevestigingsbeugel vereenvoudigt de installatie, de contacten met edelmetaal realiseren ononderbroken 360° roterende kracht en gegevensoverdracht,met CE- en RoHS-certificeringen voor visie- en netwerkrotatieapparatuur.
Kenmerken
- 31 mm door het gat
- 2 × 2A-krachtslussen
- Ethernet-kanaal
- Afgeschermde kabel
- enkelvoudige montagebeugel
Toepassingen
- Visie draaiplatform
- Netwerk PTZ-camera
- Roterende inspectiegig
- Roterende camera-installatie
- Roterende gewrichten van robots
Facultatief
- Persoonlijke draadlengte
- Hoogere stroom
- Extra Ethernet-lijnen
- Hoger IP-niveau
- Aangepaste kabelkleur
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende:
|
Specificatie
|
|
Bescherming ((IP-graad)
|
IP51
|
|
Werkvochtigheid
|
60% RH
|
|
Werktemperatuur
|
-20°C~+55°C
|
|
Grootte van de looddraad
|
AWG22# Teflondraad UL CAT6
|
|
Nominale spanning
|
0~220VAC/VDC
|
|
Circuits en stroom
|
2 circuits * 2A; 1 groep * 1000M Ethernet
|
|
Dielectrische sterkte
|
≥ 500VAC@50Hz (vermogen);
≥ 300VAC@50Hz (signaal)
|
|
Isolatieweerstand
|
300MΩ@500VDC ((Kracht);
100MΩ@300VDC (signaal)
|
|
Elektrisch lawaai
|
Maximaal 30mΩ ((50rpm)
|
|
Lange looddraad
|
Rotor: 300 mm; stator: 300 mm
|
|
Werksnelheid
|
0~300 tpm
|
|
Rotatiewijze
|
Herstel van stator zijde met anti-rotatie zijde Schacht aandrijft rotor draaiende
|
|
Contactmateriaal
|
Edel metaal/goud tot goud
|
|
Huismateriaal
|
Aluminiumlegering
|
|
Inwendige diameter
|
31 mm
|
Schets van de contour
