Sleepring met grote boring zendt stroom en signalen uit

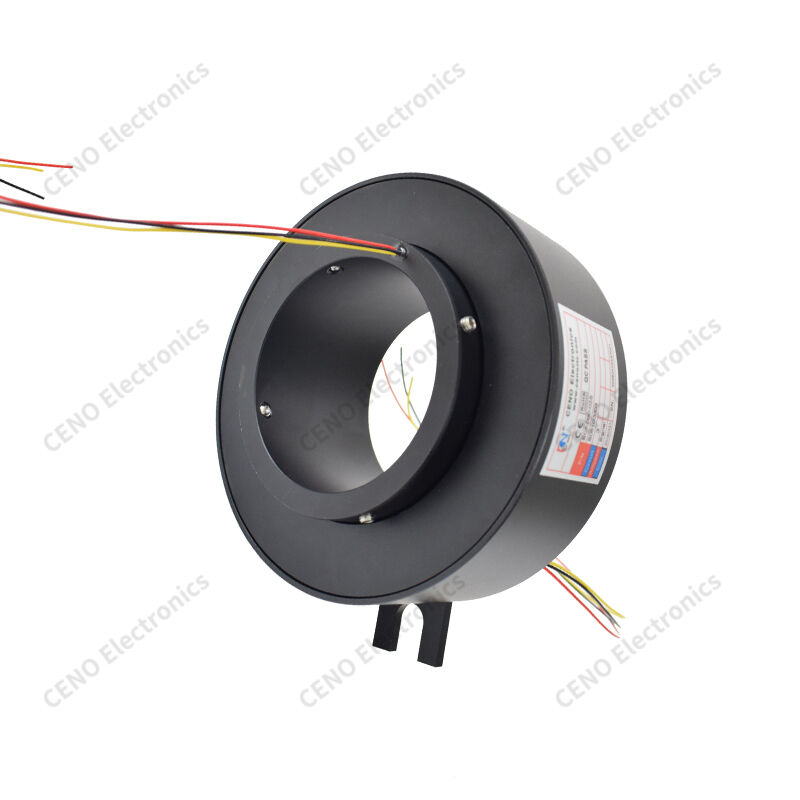

ECN090-03S is een CENO-sleepring met grote boring en is een roterende elektrische connector die stabiele stroom- en besturingssignalen levert tijdens een onbeperkte continue rotatie van 360 °. Het beschikt over een geïntegreerde zwart geanodiseerde aluminium behuizing met een grote centrale holte voor de coaxiale doorvoer van aandrijfassen, luchtbuizen of oliepijpleidingen. Uitgerust met een U-vormige vaste beugel om het stationaire borstelgedeelte te vergrendelen, en kleurgecodeerde draden strekken zich uit vanaf de rotor- en statorzijden voor eenvoudige identificatie van de bedrading. Interne contactmodules van goudlegering zorgen voor een stabiele geleiding, en een parameterlabel markeert specificaties en certificeringen voor gemakkelijke afstemming met roterende apparatuur.
Functies
- Grote centrale boring
- U-beugel
- Kleurgecodeerde draden
- Gouden contacten
- Aluminium behuizing
Toepassingen
- Roterend gereedschap
- Verpakkingsmachine
- Medische draaitafel
- Zware PTZ-camera
- Industriële testbank
Optioneel
- Aangepaste boringdiameter
- Aangepast aantal circuits
- Uitgebreide draadlengte
- Upgrade van IP-bescherming
- Op maat gemaakte montagebeugel
Specificatie
|
ECN090-03S
|
Specificatie
|
|
Beschermingsgraad
|
IP51
|
|
Bedrijfsvochtigheid
|
<60% RV
|
|
Bedrijfstemperatuur
|
–20°C tot +60°C
|
|
Draadspecificatie
|
AWG 22# vertind Teflon® UL-gecertificeerd
|
|
Bedrijfsspanning
|
0–220 V AC/VDC
|
|
Aantal circuits / stroom
|
3 circuits voor PT100-temperatuurregelsignalen
|
|
Diëlektrische sterkte
|
≥500 VAC @ 50 Hz tussen circuits
|
|
Isolatieweerstand
|
300 MΩ @ 500 VDC (stroom)
|
|
Schommeling van de contactweerstand
|
≤30 mΩ (bij 50 tpm)
|
|
Draad lengte
|
Rotor: 300 mm; Stator: 300 mm
|
|
Bedrijfssnelheid
|
0–300 tpm
|
|
Montagemethode
|
Rotorzijde met schroeven bevestigd aan door de klant geleverde as
|
|
Contactmateriaal
|
Edel metaal
|
|
Materiaal behuizing
|
Aluminiumlegering, gezandstraald en zwart geanodiseerd
|
|
Diameter doorlopende gaten
|
∅90mm
|
Omtrek tekenen
Onze service
1. Antwoordaanvraag binnen 24 uur.
2. Laat ons alstublieft weten in welke artikelen u geïnteresseerd bent en de redelijke prijs wordt u zo snel mogelijk verstrekt na ontvangst van uw nieuwe aanvraag.
3. Beantwoord uw vraag gedetailleerd.
4. Samen met u het probleem opgelost tijdens het gebruik van onze producten.
5. Er worden u monsters aangeboden voor onze toekomstige samenwerking.
Veelgestelde vragen
1. Wat doen we?
Wij richten ons op het ontwikkelen, ontwerpen, produceren van hoogwaardige sleepringen en bieden diverse oplossingen voor roterende systemen.
2. Hoe lang zijn we al actief in het vak?
CENO heeft sinds 2009 een sleepringbedrijf opgericht. Duizenden klanten hebben onze producten of diensten geaccepteerd.
3. Wat is een sleepring?
Een sleepring is een elektromechanisch apparaat dat de overdracht van stroom en elektrische signalen van een stationaire naar een roterende structuur mogelijk maakt. Een sleepring kan worden gebruikt in elk elektromechanisch systeem dat rotatie vereist tijdens het overbrengen van stroom of signalen. Het kan de mechanische prestaties verbeteren, de werking van het systeem vereenvoudigen en schadegevoelige draden elimineren die aan beweegbare verbindingen bungelen.
4. Hoe kies ik een sleepring?
Voor de juiste selectie van een sleepringoplossing zijn details nodig over de bedrijfsparameters van uw toepassing, inclusief totale circuits, spanning en ampère per circuit, bedrijfssnelheid en montagetype. Een goede plek om uw zoektocht te beginnen is bij onze standaard sleepringen. Als u er zeker van bent dat er hoogstwaarschijnlijk een aangepaste/aangepaste oplossing nodig is of als u hulp nodig heeft bij uw selectie, neem dan contact met ons op om aan de slag te gaan.
5. Bieden jullie op maat gemaakte sleepringen aan?
Ja, als u er zeker van bent dat er hoogstwaarschijnlijk een aangepaste/aangepaste oplossing nodig is of als u hulp nodig heeft bij uw keuze, neem dan contact met ons op om aan de slag te gaan. Onze ingenieurs zullen een perfecte oplossing voor uw behoeften bedenken.
