Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation
  • Pneumatic-Electric Slip Ring for 360° twist-free rotation

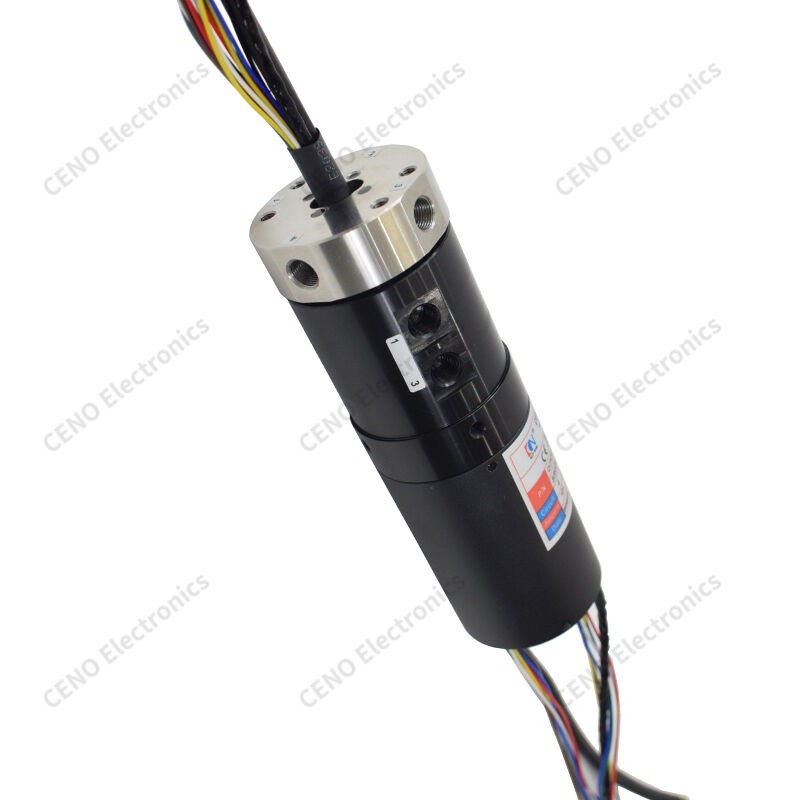

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Pneumatic-Electric Slip Ring for 360° twist-free rotation

Plaats van herkomst China
Merknaam CENO
Certificering ISO9001,CE,RoHS
Modelnummer QCN0401-04P2-20S
Productgegevens
Beschermingsgraad:
IP51
Bedrijfsvochtigheid:
Onder 60% RV
Bedrijfstemperatuur:
-30°C ~ +80°C
Draadspecificaties:
Zie bedradingsschema
Ring-/kanaal huidige beoordelingen:
4 kanalen × 10 A; 13 kanalen × sensorschakelaarsignalen; 6 kanalen × encodersignalen
Bedrijfsspanning:
0 ~ 220 V AC/VDC
Diëlektrische sterkte:
≥300 VAC @ 50 Hz tussen twee willekeurige kanalen
Isolatieweerstand:
500 MΩ @ 300 VDC
De schommeling van de contactweerstand:
≤30 mΩ (bij 50 tpm)
Draad lengte:
Rotor: 250 mm; Stator: 250 mm
Bedrijfssnelheid:
0 ~ 50 tpm
Montagemethode:
Rotoreindflens vast; statoruiteinde beveiligd via schroefgaten voor anti-rotatie
contactmateriaal:
Edel metaal
Materiaal behuizing:
Aluminiumlegering, gezandstraald en zwart geanodiseerd
Aantal kanalen:
4 kanalen × perslucht
Verbindingsinterface:
G1/8" draad, compatibel met ø6 mm buizen
Drukbereik:
-100 kPa ~ +1,0 MPa
Roterende torsie:
≤2 N·m
Markeren:

Pneumatic-Electric Slip Ring 360° rotation

,

Pneumatic Rotary Union twist-free

,

Slip Ring with pneumatic-electric connection

Betaling en verzendvoorwaarden
Min. bestelaantal
1 stks
Prijs
Onderhandelbaar
Verpakking Details
Karton
Levertijd
2 weken
Betalingscondities
T/T, PayPal, Western Union
Levering vermogen
1000 STUKS PER Maand
Productbeschrijving
Pneumatic-Electric Slip Ring for 360° twist-free rotation QCN0401-04P2-20S is CENO Pneumatic-Electric Integrated Slip Ring combines pneumatic rotary union and electric slip ring into one compact cylinder unit, supporting unlimited 360° continuous rotation without cable or air tube twisting. This slip ring features 4 power circuits rated 10A each and 20 signal circuits rated 2A each, paired with dual pneumatic ports for compressed air or vacuum transmission. Made of black
