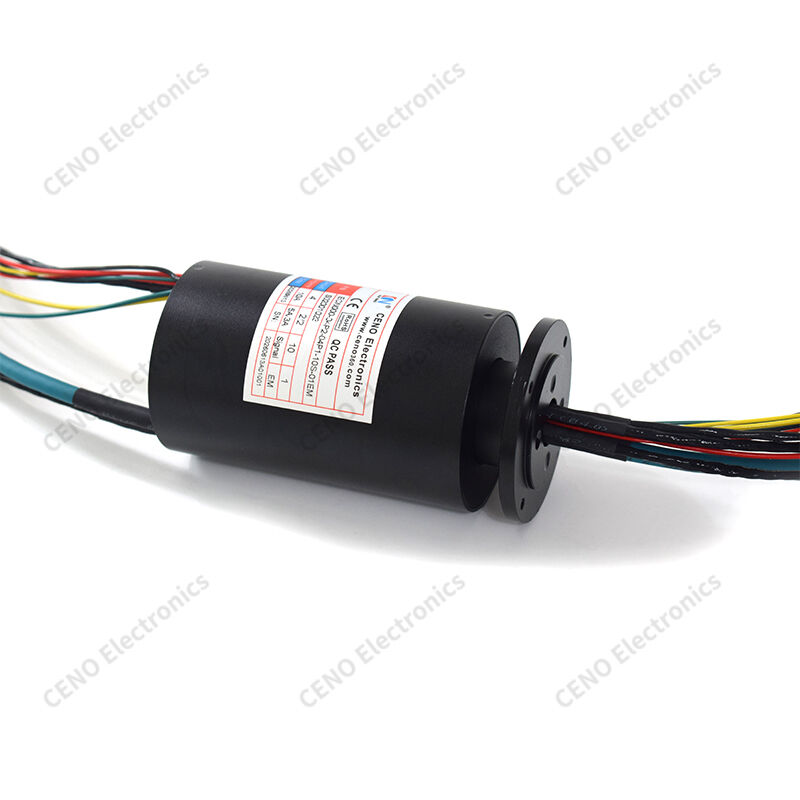

Ethernet Slip Ring 100Mbps OEM Rotary Connector
ECN000-04P2-04P1-10S-01EM is een CENO flens gemonteerde Ethernet-slipring die precisiegoudcontactassemblages gebruikt om stroom over te brengen.besturingssignalen en 100 Mbps Ethernet-gegevens door continue 360°-rotatie. Geïntegreerde bevestigingsflens maakt directe montage mogelijk zonder extra adapters. Geoptimaliseerde differentiële bedrading behoudt impedantieafsluiting en minimaliseert gegevenspakketverlies.Deze stevige roterende data connector slaagt CE & RoHS inspectie en is afgestemd op bulk OEM orders van middelgrote snelheid draaiende industriële machines.
Kenmerken
- Montage van flenzen
- Goudcontacten
- Ethernet-kanaal
- Impedantie gelijkgesteld
Toepassingen
- PTZ-camera's
- met een gewicht van niet meer dan 50 kg
- Inspectieplatforms
- Verpakkingsmiddelen
Facultatief
- Kabellengte
- RJ45-stokjes
- Schildbedrading
- Inrichting van het circuit
Specificatie
|
Voor de toepassing van deze verordening geldt de volgende bepalingen:
|
Specificatie
|
|
Beschermingscategorie
|
IP51
|
|
Werkvochtigheid
|
onder 60% RH
|
|
Werktemperatuur
|
-40°C tot +60°C
|
|
Specificaties van de draad
|
AWG17#/22# geblikte teflon, twee-kern/vier-kern gedraaide koppel afgeschermde kabel (0,2 mm2), CAT6
|
|
Werkspanning
|
0 ¢ 48 VAC/VDC
|
|
Aantal schakelingen/stroom
|
4 kringen × 10 A (48 V); 2 kringen × 5 A (24 V);
2 kringen × 3 A (24 V); 1 groep × CAN;
1 groep × RS422; 1 groep × RS485;
1 groep × 100 Mbps Ethernet
|
|
Dielectrische sterkte
|
≥ 500 VAC @ 50 Hz tussen twee schakelingen
|
|
Isolatieweerstand
|
≥ 100 MΩ @ 300 VDC
|
|
Schommelingen van de contactweerstand
|
≤ 30 mΩ (bij werking bij 600 t/min)
|
|
Leidinglengte
|
rotor: 500 mm; stator: 500 mm
|
|
Werksnelheid
|
0 ̊60 rpm
|
|
Montagewijze
|
rotor uiteinde bevestigd aan de door de klant geleverde as met schroeven
|
|
Contactmateriaal
|
edelmetaal
|
|
Huismateriaal
|
aluminiumlegering, met zandblaas en zwart geanodiseerd
|
Schets van de contour
Waarom met CENO?
CENO is een technologisch bedrijf op het gebied van slipringen dat zich bezighoudt met onderzoek en ontwikkeling, productie en verkoop.We hebben geavanceerde apparatuur en hoge precisie test instrumenten om te garanderen producten kwaliteit en betrouwbare prestatiesDe faciliteit beslaat 3000 vierkante meter en is gelegen in Shenzhen China.
Certificering
ISO9001, CE, RoHS, UL, explosiebestendige
CENO Voordeel
De medewerkers van het engineeringteam hebben meer dan 10 jaar ervaring op het gebied van slip rings. De operators werken aan kritieke procedures en zijn allemaal gekwalificeerd door interne training.
De dienstverlening van CENO
24 uur per dag, 7 dagen per dag consultancy service.
Massaproductie en op maat gemaakte productie.
Een oplossing voor een 360°-rotatiesysteem.
Welkom om ons te raadplegen met uw verzoeken voor een 360 ° rotatie system.We zullen een one-stop service te bieden aan u tijdig reageren op uw vragen.
