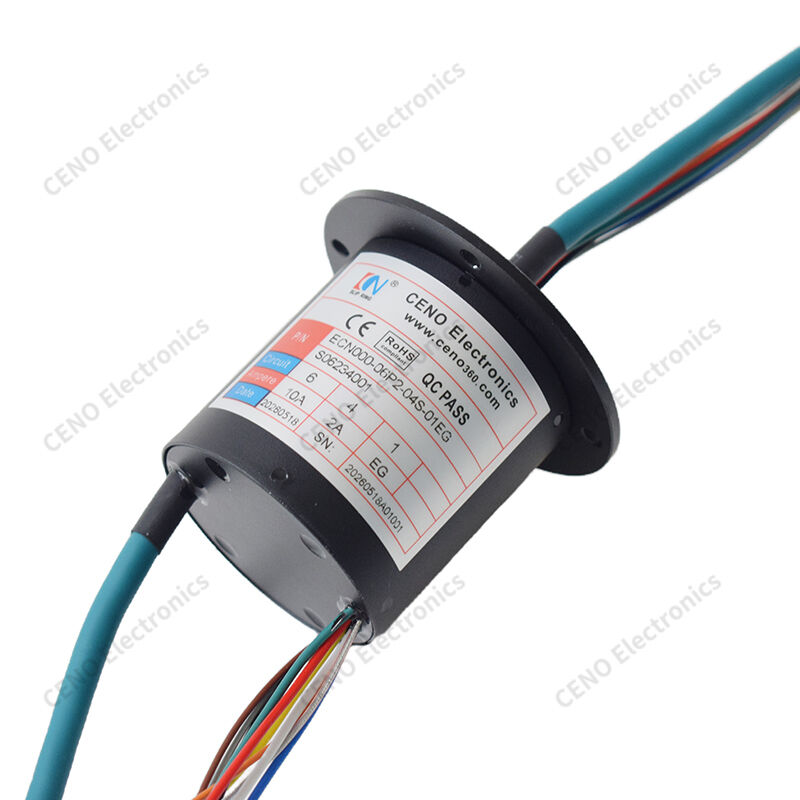

Ethernet-slipring met gouden contact voor stroom en Ethernet
ECN000-06P2-04S-01EG is een CENO flensgemonteerde ethernet-slipring die stroomcircuits, sensorsignalen en een Ethernet-pad combineert voor 360° continue roterende transmissie. Gebouwd met een multi-point contactontwerp van goud-op-goud, zorgt het voor stabiele elektrische prestaties met lage contactweerstand en minimale ruis. De CNC-aluminium behuizing biedt hoge stijfheid en corrosiebestendigheid. Elke eenheid doorloopt volledige dynamische tests voor levering. Voldoet aan de CE- en RoHS-normen, ondersteunt het bulklevering en aangepaste aanpassingen voor OEM-fabrikanten, perfect voor roterende apparatuur die gelijktijdige stroom- en netwerksignaaltransmissie nodig heeft.
Kenmerken
- Gouden contacten
- Lage weerstand
- Lange levensduur
- Flensmontage
- Breed temperatuurbereik
Toepassingen
- Beveiligingspan-tilt
- Automatisering draaitafel
- Robotgewricht
- Test draaitafel
- Roterend bewakingsapparaat
Optioneel
- Draaddikte
- Kanaalconfiguratie
- IP-upgrade
- Aangepaste kabels
- OEM-markering
Specificatie
|
ECN000-06P2-04S-01EG
|
Specificatie
|
|
Bescherming (IP-klasse)
|
IP51
|
|
Werkende luchtvochtigheid
|
60% RV
|
|
Werktemperatuur
|
-50°C~+60°C
|
|
Leidingsdraadmaat
|
AWG17# Draad Teflon UL, CAT6
|
|
Nominale spanning
|
0~220VAC/VDC
|
|
Circuits & Stroom
|
6 Circuits * 10A, 4 Circuits * 2A (Signaal), 1 Groep * 1000M Ethernet
|
|
Diëlektrische sterkte
|
≥1000VAC@50Hz (Stroom), 300VAC@50Hz (Signaal)
|
|
Isolatieweerstand
|
500MΩ@500VDC (Stroom), 100MΩ@300VDC (Signaal)
|
|
Elektrische ruis
|
Max 30mΩ
|
|
Lengte van de leidingsdraad
|
Rotor: 300 mm, Stator: 300 mm
|
|
Werksnelheid
|
0~100 rpm
|
|
Rotatiewijze
|
Montage flens aan statorzijde
|
|
Contactmateriaal
|
Edelmetaal/Goud op goud
|
|
Materiaal behuizing
|
Aluminiumlegering
|
Schematische tekening
