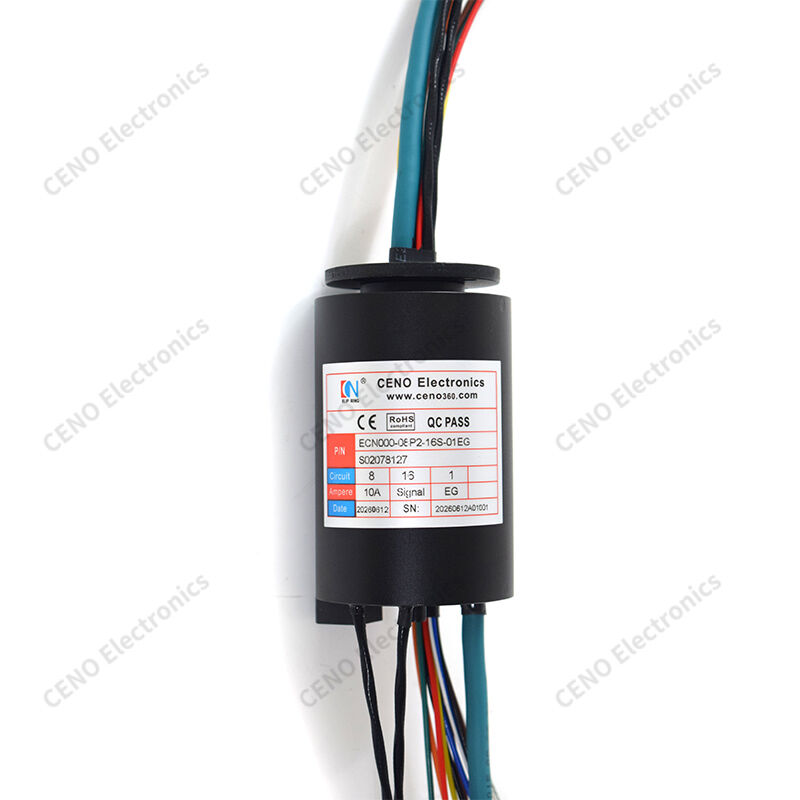

Ethernet-slipring met gehard geanodiseerde behuizing voor stabiliteit op lange termijn
ECN000-08P2-16S-01EG is een CENO ethernet-slipring die gelijktijdige overdracht van stroom, signaal en Ethernet mogelijk maakt tijdens 360° rotatie zonder hoekbegrenzing. Interne kanaalpartitionering behoudt de integriteit van gegevens onder continue cyclische beweging. De gehard geanodiseerde aluminium behuizing zorgt voor betrouwbare mechanische stabiliteit voor langdurige veldinzet. Elke eenheid ondergaat live rotatievalidatie vóór verzending. Voldoet aan de CE- en RoHS-normen, ondersteunt volumeverkoop en op maat gemaakte aanpassingen voor machinebouwers, gebouwd voor roterende apparatuur die gecombineerde stroom- en netwerkgegevenroutering nodig heeft.
Kenmerken
- Gegevensintegriteit
- Gepartioneerde kanalen
- Gehard geanodiseerd
- Flensmontage
- Stabiel op lange termijn
Toepassingen
- Pan-tilt systeem
- Roterende werkplek
- Robot actuator
- Roterende testopstelling
- Vision roterende montage
Optioneel
- Draadkleuren
- Derating instelling
- Asbescherming
- Buigontlasting
- Pin-toewijzing
Specificatie
|
ECN000-08P2-16S-01EG
|
Specificatie
|
|
Beschermingsgraad
|
IP51
|
|
Bedrijfsvochtigheid
|
Minder dan 60% RV
|
|
Bedrijfstemperatuur
|
-20°C tot +60°C
|
|
Draadspecificaties
|
AWG17#/24# vertind PTFE UL, twee-aderige getwiste paar afgeschermde kabel, CAT
|
|
Bedrijfsspanning
|
0~24VAC/VDC
|
|
Aantal circuits/stroom
|
8 circuits × 10A; 12 circuits × signaal; 2 groepen × RS485; 1 groep × Gigabit Ethernet
|
|
Diëlektrische sterkte
|
≥300VAC@50Hz tussen twee circuits
|
|
Isolatieweerstand
|
100MΩ@300VDC
|
|
Contactweerstandschommeling
|
≤30mΩ (bij 50rpm)
|
|
Draadlengte
|
Rotor: 600mm; Stator: 600mm
|
|
Bedrijfssnelheid
|
0~300rpm
|
|
Montagemethode
|
Rotoruiteinde aangedreven door platte positie, statoruiteinde gefixeerd door flens
|
|
Contactmateriaal
|
Edelmetaal/goud-op-goud
|
|
Behuizingsmateriaal
|
Aluminiumlegering, gezandstraald en zwart geanodiseerd
|
|
Levensduur
|
10 miljoen omwentelingen
|
Schematische tekening
